BGA-Rework-Station für die Reparatur von Mobiltelefonen
◆ Erweiterte Funktionen ① Der obere Heißluftstrom ist einstellbar, um den Bedarf aller Chips zu decken. ② Automatisches Entlöten, Montieren und Löten. ③ Oberer Heizkopf und Montagekopf 2-in-1-Design. ④ Montagekopf mit integriertem Druckprüfgerät, um die Leiterplatte vor Quetschungen zu schützen.⑤ Das im Montagekopf integrierte Vakuum saugt den BGA-Chip nach Abschluss des Entlötens automatisch auf.
Beschreibung
Dinghua DH-G730 Optische CCD Auto BGA Rework Station für Handy Motherboard Reparatur Chip Rework
Eine optische CCD-Auto-BGA-Rework-Station für die Chip-Reparatur von Mobiltelefon-Motherboards ist spezialisiert
Gerät zur Reparatur und Überarbeitung von Mobiltelefon-Motherboards. Die Station verwendet optisches CCD
Technologie zum Ausrichten und Nachbearbeiten kleiner und empfindlicher BGA-Chips und -Komponenten (Ball Grid Array).
Zusammenfassung der Funktionen
☛ Wird häufig bei der Chip-Level-Reparatur in Mobiltelefonen, kleinen Steuerplatinen oder winzigen Motherboards usw. verwendet.
☛ Nacharbeiten von BGA, CCGA, QFN, CSP, LGA, SMD, LED usw.

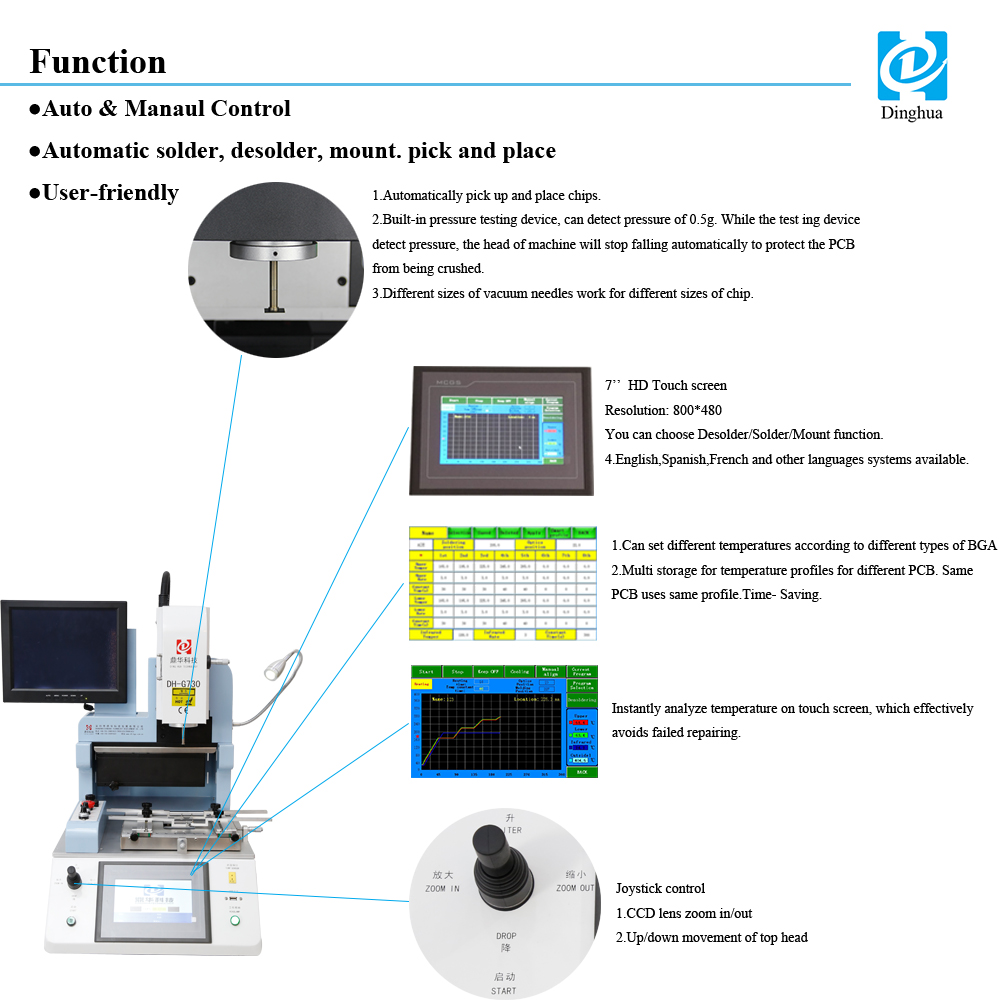

☛ Automatisches Entlöten, Montieren und Löten, automatische Aufnahme des Chips nach Abschluss des Entlötens.
☛ Optisches HD-CCD-Ausrichtungssystem für die präzise Montage von BGA und Komponenten.
☛ BGA-Montagegenauigkeit innerhalb von 0,01 mm, Reparaturerfolgsrate 99,9 %.

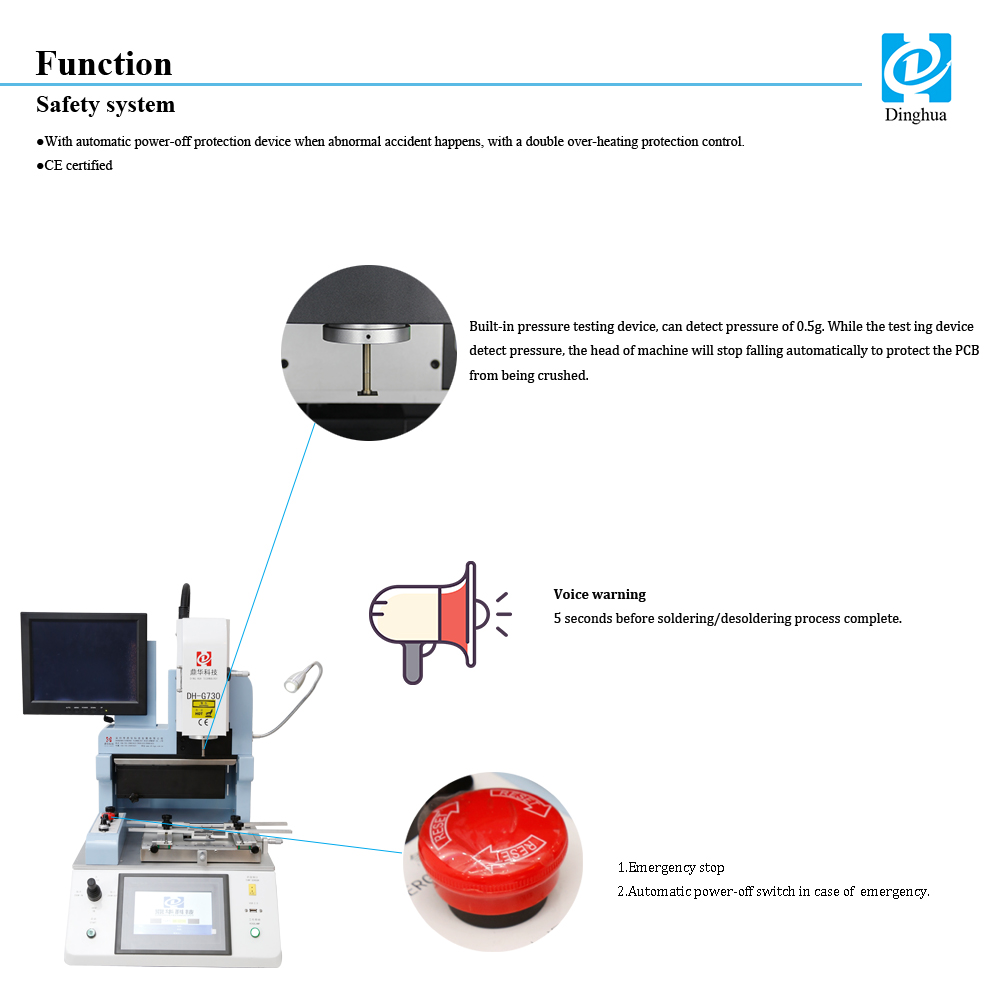

☛ Überlegene Sicherheitsfunktionen mit Notfallschutz.
☛ Benutzerfreundliche Bedienung, multifunktionales ergonomisches System.
Die Station ist so konzipiert, dass sie den Chip automatisch an der Hauptplatine ausrichtet, Wärme anwendet, um den alten Chip zu entfernen.
und ersetzen Sie es durch ein neues. Dieser Prozess stellt sicher, dass der Chip korrekt ausgerichtet und befestigt ist, was zu einem
voll funktionsfähiges Mainboard.
Die Nacharbeitsstation wird von geschulten Technikern betrieben, die Erfahrung in der Reparatur von Mobiltelefon-Motherboards haben.
Es ist wichtig, die richtigen Werkzeuge und Techniken zu verwenden, um Schäden am Motherboard und anderen Komponenten während der Reparatur zu vermeiden.
Der Einsatz einer optischen CCD-Auto-BGA-Rework-Station kann den Zeit- und Arbeitsaufwand für die Reparatur von Mobiltelefonen erheblich reduzieren
Telefon-Motherboards. Dadurch wird sichergestellt, dass die Reparatur präzise und effizient erfolgt und ein voll funktionsfähiges Gerät entsteht, das den Anforderungen entspricht
Herstellerangaben.
DH-G730-Spezifikationen | |
Totale Kraft | 2500w |
3 unabhängige Heizungen | Obere Heißluft 1200 W, untere Heißluft 1200 W |
Stromspannung | AC220V±10％ 50/60Hz |

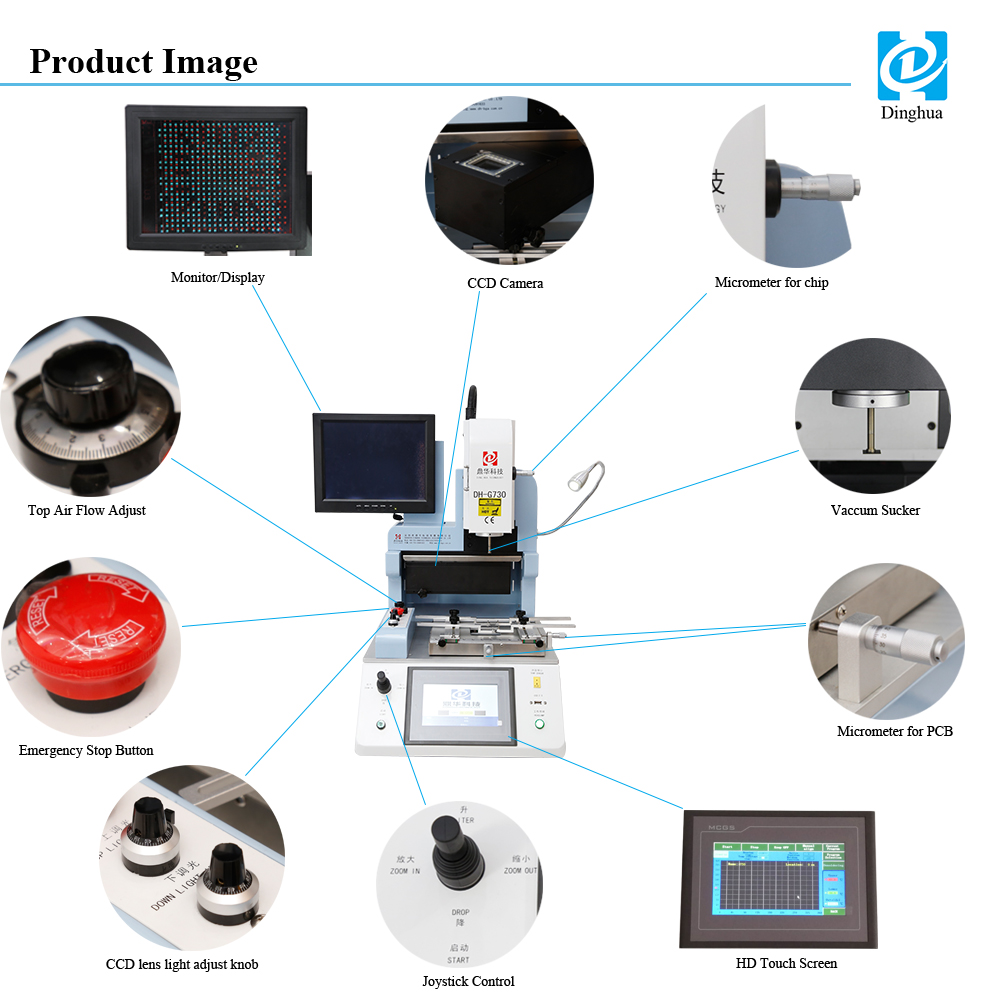

Elektrische Teile | 7-Zoll-Touchscreen + hochpräzises intelligentes Temperatursteuermodul + Schrittmotortreiber + SPS + LCD-Display + hochauflösendes optisches CCD-System |

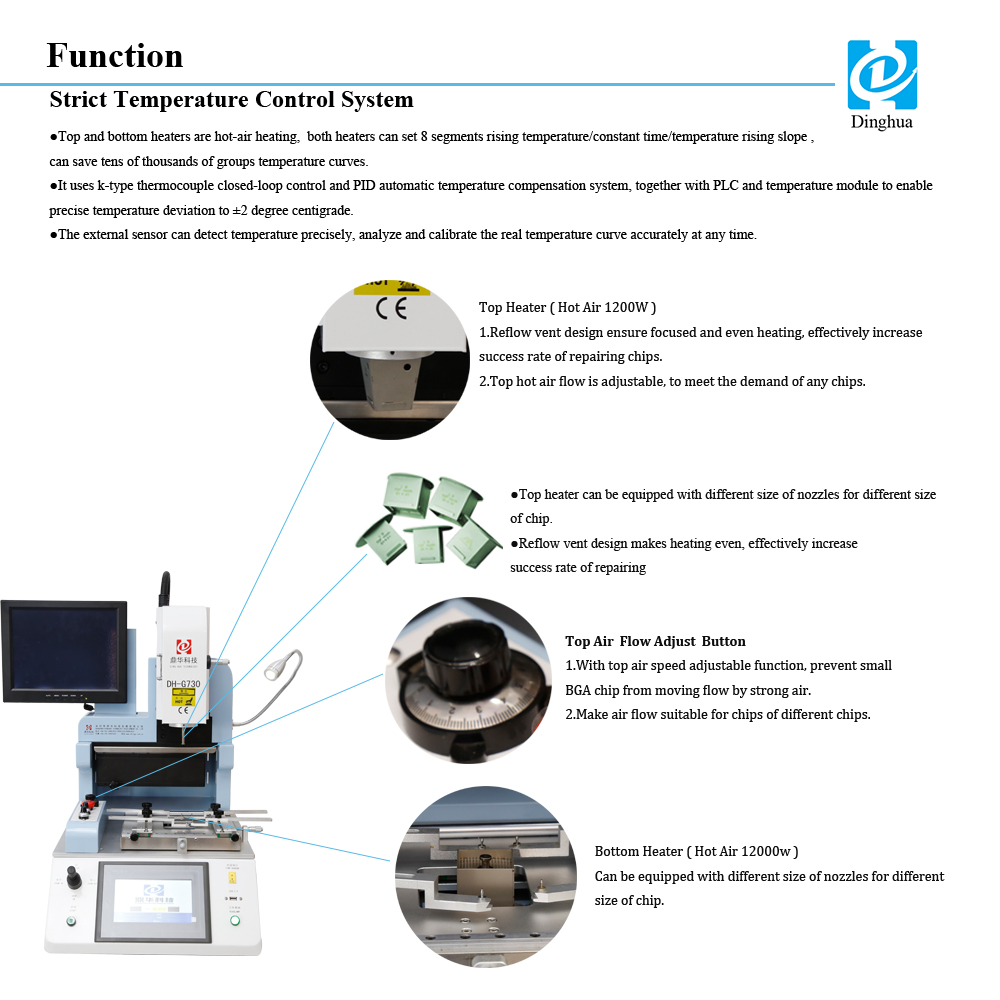

Temperaturkontrolle | K-Sensor mit geschlossenem Regelkreis + automatische PID-Temperaturkompensation + Temperaturmodul, Temperaturgenauigkeit innerhalb von ±2 Grad. |
Leiterplattenpositionierung | V-Nut + Universalhalterung + bewegliches Leiterplattenregal |
Anwendbare Leiterplattengröße | Alle Arten von Mobiltelefon-Motherboards |
Anwendbare BGA-Größe | Alle Arten von Mobiltelefon-BGA-Chips |
Maße | 420x450x680mm (L*B*H) |
Nettogewicht | 35 kg |
Spezifikationen | |||
1 | Totale Kraft | 5300w | |
2 | 3 unabhängige Heizungen | Obere Heißluft 1200 W, untere Heißluft 1200 W, untere Infrarot-Vorheizung 2700 W | |
3 | Stromspannung | AC220V±10％ 50/60Hz | |
4 | Elektrische Teile | 7-Zoll-Touchscreen + hochpräzises intelligentes Temperatursteuermodul + Schrittmotortreiber + SPS + LCD-Display + hochauflösendes optisches CCD-System + Laserpositionierung | |
5 | Temperaturkontrolle | K-Sensor mit geschlossenem Regelkreis + automatische PID-Temperaturkompensation + Temperaturmodul, Temperaturgenauigkeit innerhalb von ±2 Grad. | |
6 | Leiterplattenpositionierung | V-Nut + Universalhalterung + bewegliches Leiterplattenregal | |
7 | Anwendbare Leiterplattengröße | Maximal 370 x 410 mm, minimal 22 x 22 mm | |
8 | Anwendbare BGA-Größe | 2x2mm~80x80mm | |
9 | Maße | 600x700x850mm (L*B*H) | |
10 | Nettogewicht | 70 kg | |
