IR optische BGA -Nacharbeit Station

1. mit einem großen IR -Vorheizbereich
2. Einstellbarer Hot-Air-Fluss für verschiedene Chips3. gespeicherte Temperaturprofile4. Echtzeit-Temperaturen, die auf einem Touchscreen . angezeigt werden

Anfrage senden

Beschreibung

1. Produkteinführung

Das flexible Überarbeitung von Kraftpaket für herausfordernde Aufgaben

Leistungsstarke heiße Luftheizung im oberen Emitter: 1.200 W.
Leistungsstarke Heißluftheizung im unteren Emitter: 1.200 W.
Starker Infrarot -Vorheizen im unteren Emitter: 2.700 w
Vier Thermoelementkanäle für eine präzise Temperaturmessung
Dynamische IR -Heizungstechnologie für große PCBs (370 × 450 mm)
Hochvorbereitete (+/- 0.025 mm) Auto Pick & Plaining mit motorisierter Zoom-AF-Kamera
Intuitiver Betrieb über 7 "Touchscreen mit 800 × 480 Auflösung
Eingebauter USB 2.0-Port
Motorisierte Zoom -Reflow -Prozesskamera für die Prozessüberwachung
Erweitertes automatisches Chip -Fütterungssystem

2. Produktspezifikationen

Abmessungen (W x d x h) in mm	660 × 620 × 850
Gewicht in kg	70
Antistatisches Design (Y/N)	Y
Leistungsbewertung in w	5300
Nennspannung in V AC	220
Obere Heizung	Hot Air 1200W
Geringere Erwärmung	Hot Air 1200W
Vorheizbereich	Infrarot 2700W, Größe 250 x330 mm
PCB -Größe in MM	von 20 x 20 bis 370 x 410 (+x)
Komponentengröße in mm	von 1 x 1 bis 80 x 80
Betrieb	7- Inch integrierte Touchscreen {. 800*480 Auflösung
Testsymbol	Ce

3. Produktanwendungen

Das Dinghua DH-A2E ist eine fortschrittliche Heißluft-Nacharbeit, die für die Montage und Überarbeitung aller Arten von SMD-Komponenten entwickelt wurde. .

Dieses System ist ein Bestseller für professionelle mobile Geräte-Nacharbeiten in Umgebungen mit hoher Dichte .. Die hohe Prozessmodularität ermöglicht es, dass alle Nacharbeitenschritte innerhalb eines einzelnen Systems . Die DH-A2E ist ideal für die Verwendung in R & D, Prozessentwicklung, Prototypen und Produktionseinstellungen .}}}

Es unterstützt Anwendungen von 01005 Komponenten bis hin zu großen BGAs auf kleinen bis mittelgroßen PCBs, um hochprobitierbare Lötherstellungen zu gewährleisten. .

Highlights

Branchenführender thermisches Management
Hocheffiziente Board-Heizung
Kraftkontrolle mit geschlossener Schleife
Automatische Kalibrierung der oberen Heizung

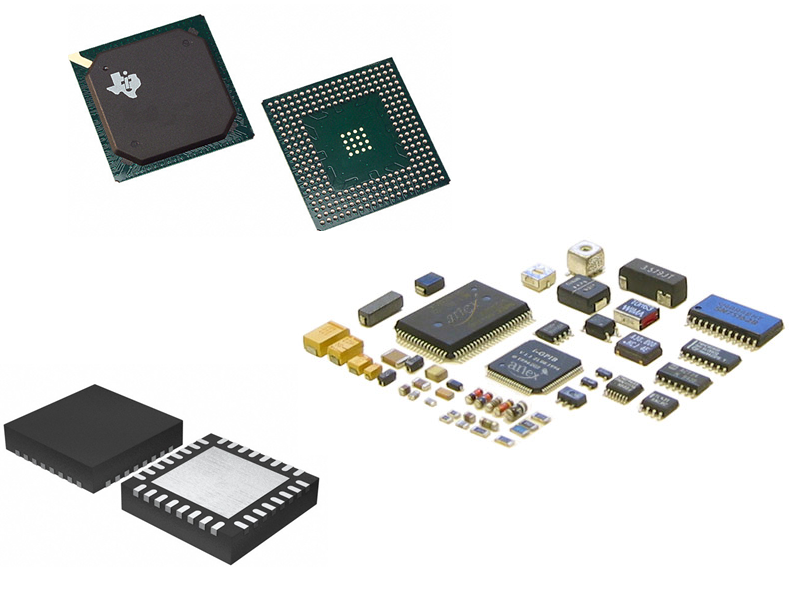

Application photo.png

4. Produktdetails

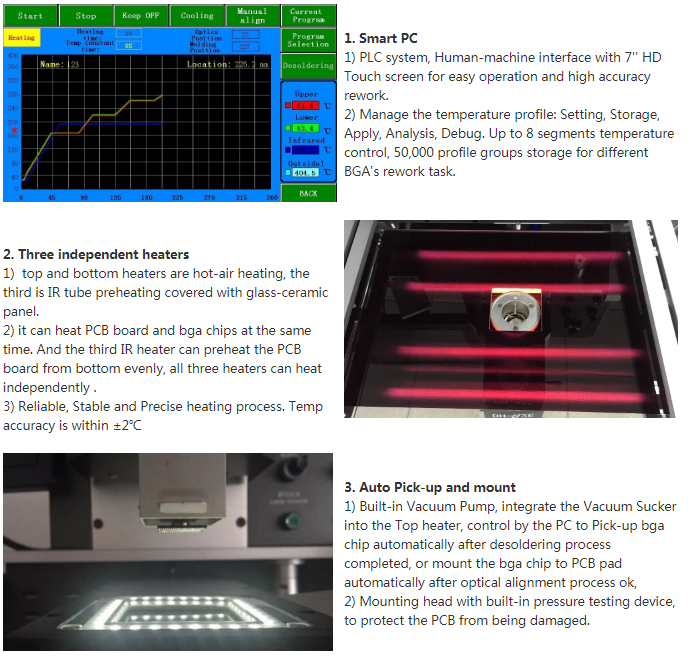

product-1-1

5. Produktqualifikationen

product-1-1

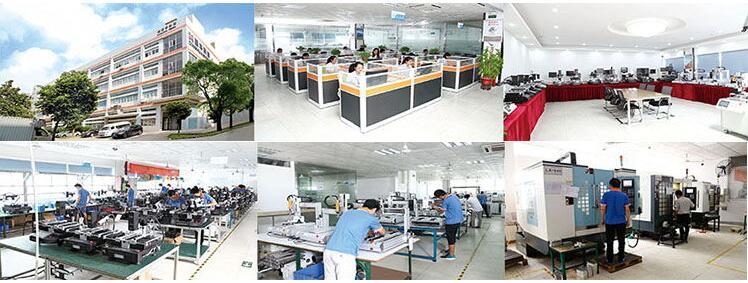

6. unsere Dienste

Dinghua ist ein anerkannter weltweit führender Anbieter bei der Entwicklung von Lösungen für die Montage und Reparatur fortschrittlicher elektronischer Systeme .

Heute bietet Dinghua weiterhin innovative Produkte, Lösungen und Schulungen für die Überarbeitung und Reparatur von gedruckten Schaltungsbaugruppen {. an

Unsere einzigartigen Fähigkeiten und zukunftsorientiertes Vision haben universelle Lösungen für die Assembly- und Überarbeitungsherausforderungen in der High-End-Elektronik geliefert. .

Unser starkes Engagement und unsere nachgewiesene Erfolgsbilanz haben zu einer umfassenden Auswahl an Versammlungs- und Reparaturlösungen geführt, die auf Ihre Bedürfnisse zugeschnitten sind-ob Sie nach ISO 9000-Standards, industriellen Spezifikationen, militärischen Anforderungen oder Ihren eigenen internen Richtlinien arbeiten ., unabhängig von der Herausforderung, Dinghua ist bereit, einen neuen Benchmark für Sie {.}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}.}.}..}.}.}.} .} {.} zu erfüllen.

Dinghua - Über 10 Jahre Branchenführung, Systeme und Lösungen für Löten, Nacharbeiten und elektronische Reparaturen .

7. FAQ

Elektronische Geräte und Geräte werden dank kontinuierlicher technologischer Fortschritte in der Elektronikbranche täglich kleiner und schlanker.

Zwei Schlüsseltechnologien, die diesen Trend antreiben, sindSMDs (Oberflächenmontagegeräte)UndBGAs (Ballgitterarrays)-kompakt elektronische Komponenten, die dazu beitragen, die Größe der Geräte zu verringern .

BGA verstehen: Was ist ein Ball -Grid -Array und warum es benutzt?

BGA, oderBall Grid Arrayist eine Art von Verpackung, die in der Oberflächenmontage-Technologie (SMT) verwendet wird, bei der elektronische Komponenten direkt auf der Oberfläche von gedruckten Leiterplatten (PCB) . im Gegensatz zu herkömmlichen Komponenten mit Leads oder Stiften oder Stiften montiert sind

Diese Lötkugeln bestehen normalerweise aus Zinn/Blei (SN/PB 63/37) oder Zinn/Blei/Silber (Sn/Pb/Ag) -Legierungen .

Vorteile von BGA gegenüber SMDs:

Moderne PCBs sind dicht gepackt mit elektronischen Komponenten {., wenn die Anzahl der Komponenten zunimmt. So werden auch die Größe der Leiterplatte ., um die PCB -Größe, SMD und BGA -Komponenten zu minimieren, weil sie kompakt sind und weniger Platz benötigen .}

Während beide Technologien dazu beitragen, die Boardgröße zu reduzieren,BGA -Komponenten bieten verschiedene Vorteile-Solange sie korrekt gelötet werden, um eine zuverlässige Verbindung zu gewährleisten .
