Röntgeninspektionssystem
Die Ladungsplattform kann 360 ° gedreht werden, der Bilddetektor kann bei 60 °, Röntgenquelle angenommen, geschlossene Lichtrohre geneigt werden, die für MobileAuto, Halbleiter und LED-Erkennung usw. verwendet werden.
Beschreibung
Röntgeninspektionsmaschine helfen Ihnen, eine bessere Qualität zu erhalten
Die Dinghua -Technologie verwendet die fortschrittlichste Geräte und Technologie, um das höchste Qualität und Präzision zu gewährleisten. Unsere Röntgeninspektionssysteme eignen sich für eine Vielzahl von Branchen, einschließlich Automobil-, Elektronik-, Automobil- und Halbleiter. Im Automobilsektor und im Industriesektor werden Röntgeninspektionssysteme verwendet, um Defekte in Komponenten wie Airbags, Stanzteilen, Metallteilen, Aluminiumteilen usw. zu erkennen. In diesen Branchen erkennen unsere Systeme Defekte in elektronischen Komponenten, z. Risse, Stanze usw. von Aluminiumteilen.
Ein Vorteil von Röntgeninspektionssystemen ist, dass sie nicht zerstörerisch sind, was bedeutet, dass wir das getestete Produkt nicht beschädigen. Dies spart Zeit, da defekte Teile schnell identifiziert und ersetzt werden können, bevor sie Probleme verursachen.
Parameter der Xray -Inspektionsmaschine
|
Status der Maschine |
Röntgenröhre |
|||
|
Stromversorgung: |
AC220V 10A |
Röntgenrohrentyp: |
geschlossen |
|
|
Leistung : |
1,9 kW |
Aktuell: |
200ɥA |
|
|
Türöffnung: |
Methodenhandbuch |
Stromspannung: |
90KV -130 kv |
|
|
Erkennungsmethode: |
offline |
Fokusgröße: |
5um |
|
|
Dimension: |
1475 × 1465 × 1930 mm |
Geometrische Vergrößerung: |
300 Times |
|
|
Gewicht: |
Ca.2100 kg |
Kühlmethode: |
Luftkühlung |
|
|
Bildgebungssystem |
||||
|
Effektiver Bildgebungsbereich: |
130 × 130 mm |
Strahlentoleranz: |
10000gy |
|
|
Pixelmatrix: |
1536 ×1536 |
Größe: |
176 ×176 ×47 |
|
|
Pixelgröße: |
85µm |
Detektor: |
Neues TFT |
|
|
räumliche Auflösung: |
5,8 lp\/mm |
Betriebstemperatur: |
10-40 Grad |
|
Erfolgreiche Fälle
Wählen Sie das System, das am besten zu Ihnen passt.

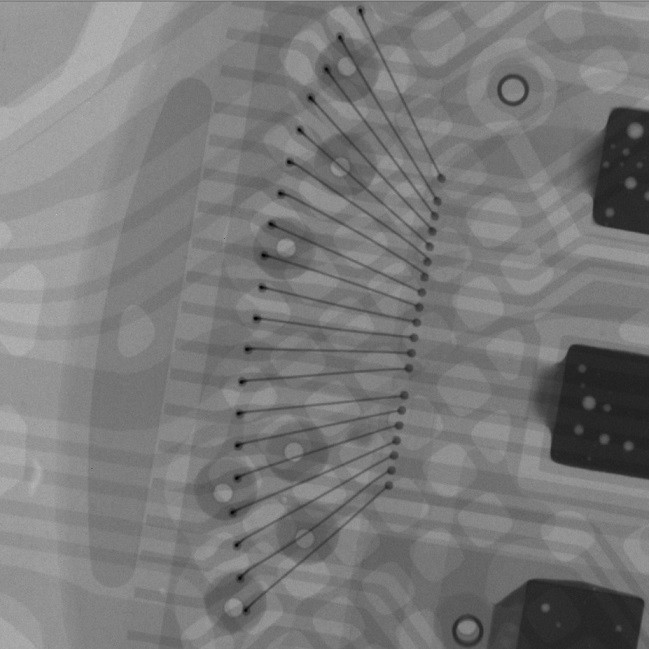

IC Gold Draht
Golddrähte inspiziert, jeder Draht gesehen ist genau, nicht kurz oder gebrochen.
Metallteile
Auf einem Stahlteil der Elektronikprodukte ist ein Winkel verschwunden
Metallscharniere
Dieser wird Tausende gefaltet, wenn es in einem Mobiltelefon zusammengebaut wird.
musste inspizieren, um sicherzustellen, dass keine Risse oder Defekte.
LED -Chip
Um seine Blasen kurz zu inspizieren, stellen Sie sicher, dass es den Nutzungsstandard erfüllt.

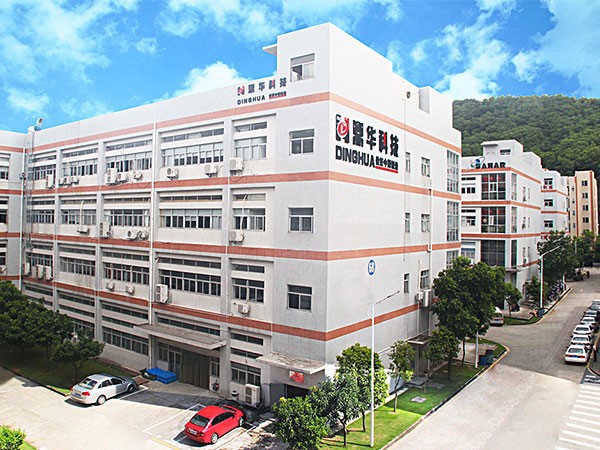

Unsere Fabrik und Quipment
Selbst-R & D und Hersteller in China
Häufig gestellte Fragen
Wenn es keine Antworten gibt, kontaktieren Sie uns bitte
Was ist eine Röntgeninspektion und wie funktioniert sie?
+
-
Röntgeninspektion ist eine Methode nicht-zerstörerischer Tests, bei der elektromagnetische Strahlung verwendet wird
Durchdringt ein Objekt und erzeugt ein Bild seiner internen Struktur. Im Kontext von PCB,
Röntgeninspektionsmaschinen können unsichtbare versteckte Merkmale auf Leiterplatten aufzeigen, die für die sichtbar sind
Nakedauge. Klar, andere Objekte, zum Beispiel Aluminiumteile, BATTE und Discasting-Teile
kann auch inspiziert werden.
Was sind die Vorteile der Röntgeninspektion von PCB?
+
-
Röntgeninspektionsmaschinen bieten mehrere Vorteile für PCBs. Erstens bieten sie eine Möglichkeit, Komponenten zu visualisieren und unter der PCB -Oberfläche versteckt. Dies bestätigt die internen Verbindungen der Komponente und erfasst alle Defekte.
Zweitens können Röntgeninspektionsmaschinen PCBs schnell und genau inspizieren und so Kosten, Zeit und Ressourcen für Hersteller einsparen.
Schließlich können Röntgeninspektionsmaschinen eine Reihe von Defekten erkennen, einschließlich Rissen, Hohlräumen und Schweißproblemen, das Risiko eines Produktversagens verringern.
Welche Arten von Defekten kann Röntgeninspektion erkennen?
+
-
Röntgeninspektionsmaschinen können eine Reihe von Defekten in PCBs identifizieren, einschließlich Hohlräumen in Lötverbindungen, Komponenten, die Risse entwickelten, Leads wurden angehoben und Schaltkreise brachen. Sie können auch Unterfüllung, Komponentenpräsenz und -überprüfung, Probleme mit Kabelbindung und gefälschte Komponenten erkennen.
Kann Röntgeninspektion gefälschte Teile erkennen?
+
-
Ja, Röntgeninspektion kann dazu beitragen, gefälschte Teile zu identifizieren. Verschiedene Komponenten, die elektrischen Eigenschaften, die Materialzusammensetzung und die Abmessungen im Vergleich zu echten Komponenten können unter Verwendung von Röntgenbildern nachgewiesen werden.
Was sind die Einschränkungen der Röntgenprüfung?
+
-
Die Röntgenuntersuchung ist keine narrensichere Methode und hat ihre Einschränkungen. Es kann keine Defekte innerhalb der Komponente erkennen
Verwenden fortschrittlicherer Methoden wie 3D-Röntgenstrahlen oder CT-Scans. Darüber hinaus kann die Auflösung der Röntgeninspektionsmaschine ebenfalls begrenzt sein, was Ihnen möglicherweise nicht dabei hilft, Komponenten zu analysieren.
