PCB-Röntgengerät
Das PCB-Röntgengerät prüft nicht nur PCBs mit Komponenten wie IC, BGA, QFN
aber auch Sensor, Induktor und Kabel etc.
Beschreibung
Produktbeschreibung
Merkmale der Röntgeninspektion:
- Die Ladeplattform kann sich in X- und Y-Richtung bewegen. Die Ladeplattform kann sich in X- und Y-Richtung bewegen.
- Bilddetektor – Leicht zu erkennende Produktfehler, wie z. B. BGA-Mangel beim Schweißen, Durchgangslochzinn usw.
-
Röntgenquelle – Japan Hamamatsu (Hamamatsu) geschlossene Lichtröhre, lange Lebensdauer, wartungsfrei.
-
Röntgenempfang – digitaler HD-Flachbildschirmdetektor.
-
Visualisierung des automatischen Navigationsfensters – einfach zu bedienen, schnelles Auffinden des Erkennungszielorts
-
Bearbeitbares Erkennungsverfahren – geeignet für die automatische Massenerkennung, Verbesserung der Effizienz, automatisch
Erkennung von NG-Produkten -
MWS/ERP-System – anpassbarer Zugriff für einfache Verwaltung
Produktparameter
Parameter des PCB-Röntgengeräts
Röntgenstrahlen sind elektromagnetische Wellen, die undurchsichtige Objekte wie Holz, Pappe, Leder und Metall durchdringen können. Das PCB-Röntgengerät zeigt Bilder in verschiedenen Farben auf dem Bildschirm an, basierend auf der Absorption von Röntgenstrahlen durch das Objekt, um Defekte in elektronischen Bauteilen, Leiterplatten und Schweißnähten zu erkennen
|
Stromversorgung |
Wechselstrom110~220V 10A |
Nennleistung |
1,7 kW |
|
Inspektionsmodell |
Offline |
Tür offen |
Handbuch |
|
Röntgenröhren |
Geschlossen |
Lichtröhren Währung |
200ɥA |
|
Lichtröhren Stromspannung |
90KV |
Lichtröhren Focus |
3-5ähm |
|
Kühlung |
Windkühlung |
Geometrievergrößerung |
300 Mal |
|
Detektor Neu |
Typ TFT |
Strahlungstoleranz |
10000Gy |
|
Effektiver Bildbereich |
130 × 130 mm |
Schutzniveau |
LP65 |
|
Pixelmatrix |
1536 ×1536 |
Dimension |
176 ×176 ×47 |
|
Pixelgröße |
85µm |
Räumliche Auflösung |
5,8 Lp/mm |
|
Dimension |
1100 × 1200 × 2100 mm |
Gewicht ca |
1400 kg |
Produktanwendung
Das Röntgen-PCB-Inspektionsgerät kann BGA, CSP, Flip-Chip, LED, Sicherung, Diode, Sensoren und PCB-Hohlräume erkennen.
Widerstand, Kondensator, Induktivität, Transistor und Aluminiumteile, Kunststoffformen und Teile für die Luft- und Raumfahrt:
Licht

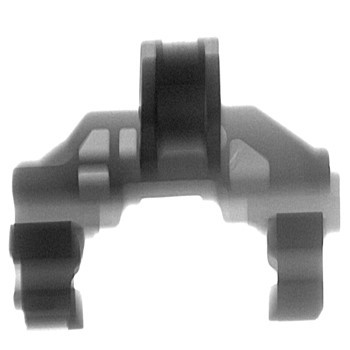

Schmiedescharnier
Kompatikator.
Schmiedeteil
Luftblasen im LED-Lötmittel
IC-Glodraht
Induktor
Handyteile
Sicherheitsgarantie
Die Sicherheitsgarantie der Röntgeninspektionsmaschine:
Röntgeninspektionsmaschinen spielen eine entscheidende Rolle bei der Gewährleistung der Sicherheit zahlreicher Branchen wie z
Automobil-, Pharma- und Kommunikationsindustrie. Diese Maschinen dienen zur Erkennung von Fehlern
Produkte, die für den Verbraucher ein Risiko darstellen können.
Es muss jedoch sichergestellt werden, dass die Verwendung von Röntgeninspektionsgeräten sowohl für die Bediener als auch für sie sicher ist
die zu prüfenden Produkte. Deshalb hat der Strahlenschutz beim Einsatz von Röntgenstrahlen höchste Priorität
Inspektionsmaschinen.
Um die Strahlensicherheit zu gewährleisten, befolgen die Hersteller von Röntgeninspektionsmaschinen strenge Richtlinien und Vorschriften
von Organisationen wie der Internationalen Atomenergiebehörde (IAEA) und der International Electrotechnical festgelegt
Kommission (IEC).
Beispielsweise sind Röntgeninspektionsgeräte mit Abschirmungen und Sicherheitsverriegelungen ausgestattet, um die Strahlung zu minimieren
Belichtung(Röntgenstrahlungsniveau<1μSv/h.). Bediener müssen keine Schutzausrüstung wie Bleischürzen tragen
und Schutzbrillen, um die Exposition weiter zu minimieren, da sie minimiert wurde.
PCB-Röntgengerät
So verwenden Sie ein PCB-Röntgengerät:
