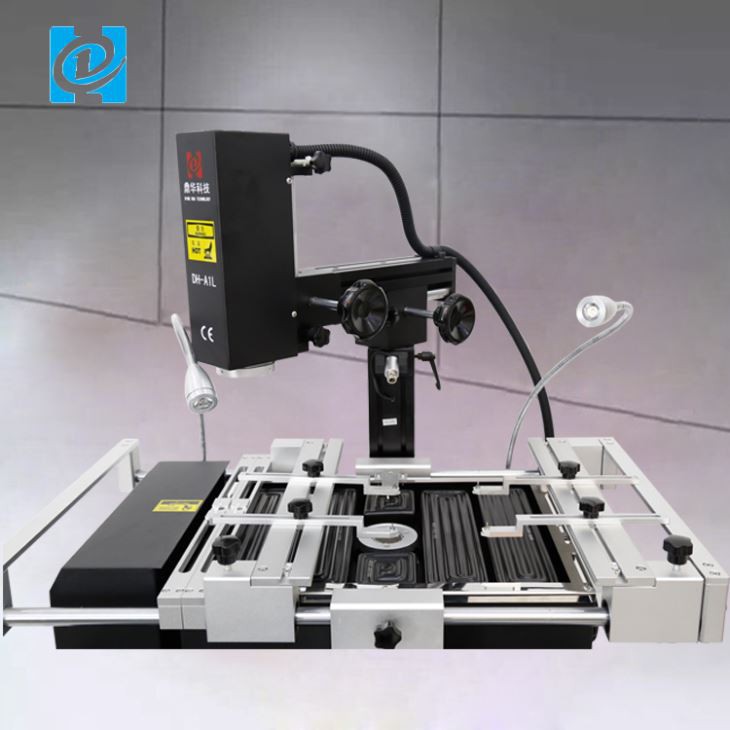

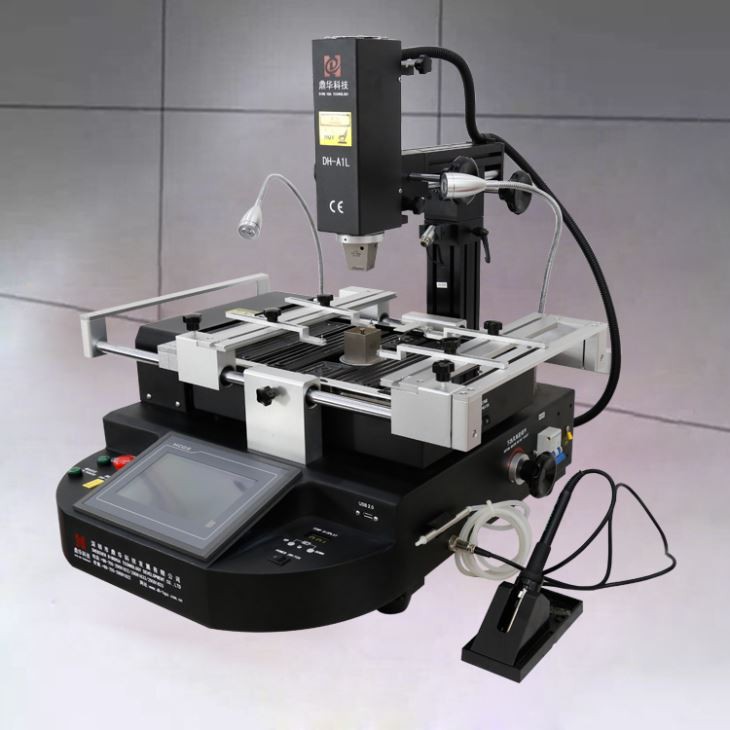

IR-Touchscreen-BGA-Rework-Maschine

IR-Touchscreen-BGA-Rework-Maschine Kurzvorschau:

Die SMD-REWORK-MASCHINE DH-A1L ist mit einer Laserpositionierungsfunktion ausgestattet und kann schnell auf dem BGA-Chip positioniert werden

und Motherboard. Wenn Sie nach einer BGA-Rework-Station für die Reparatur von Mobiltelefonen suchen, herzlichen Glückwunsch! Du hast es gefunden

die Originalfabrik. Dinghua ist möglicherweise die weltweit beste Marke für BGA-Rework-Stationen.



1. Spezifikation



Spezifikation
1	Leistung	4900W
2	Oberheizung	Heißluft 800W
3	Unterhitze Eisenheizung	Heißluft 1200 W, Infrarot 2800 W 90w
4	Stromversorgung	AC220V±10%50/60Hz
5	Dimension	640*730*580mm
6	Positionierung	V-Nut, Leiterplattenhalterung kann mit externer Universalhalterung in jede Richtung eingestellt werden
7	Temperaturkontrolle	Thermoelement Typ K, Regelung im geschlossenen Regelkreis, unabhängige Heizung
8	Temperaturgenauigkeit	±2 Grad
9	PCB-Größe	Maximal 500*400 mm, minimal 22*22 mm
10	BGA-Chip	2*2-80*80mm
11	Mindestspanabstand	0.15mm
12	Externer Temperatursensor	1 (optional)
13	Nettogewicht	45kg



2.Anwendung der BGA-Reworkstation DH-A1L

Anwendungsbereich für BGA-Rework-Stationen

BGA-Rework-Stationen haben in der Welt der PCB-Reparatur und -Änderung verschiedene Anwendungen. Hier sind einige davon

die häufigsten Anwendungen.

Upgrades: Upgrades sind einer der häufigsten Gründe für Nacharbeiten. Techniker müssen möglicherweise Teile austauschen oder hinzufügen

aufgerüstete Teile zu einer Leiterplatte.

Fehlerhafte Teile: Leiterplatten können verschiedene fehlerhafte Teile aufweisen, die möglicherweise nachgearbeitet werden müssen. Beispielsweise könnten die Pads dabei beschädigt werden

BGA-Entfernung, eine beliebige Anzahl von Teilen könnte durch Hitze beschädigt werden oder es könnten zu viele Hohlräume in der Lötstelle entstehen.

Fehlerhafte Montage: Bei der Nacharbeit kann es zu einer Reihe von Fehlern kommen. Beispielsweise kann es sein, dass die Leiterplatte falsch ist

BGA-Ausrichtung oder ein schlecht entwickeltes BGA-Rework-Wärmeprofil. Wenn dies der Fall ist, muss die Leiterplatte wahrscheinlich einer Prüfung unterzogen werden

Weitere Nacharbeiten zur Behebung der fehlerhaften Baugruppe.



3.Warum sollten Sie sich für die BGA-Reworkstation DH-A1L entscheiden?





4. Verwandtes Wissen:

Ein Ball Grid Array (BGA) ist eine Art oberflächenmontiertes Gehäuse (ein Chipträger), das für integrierte Schaltkreise verwendet wird. BGA

Pakete werden verwendet, um Geräte wie Mikroprozessoren dauerhaft zu montieren. Ein BGA kann mehr Verbindungen bieten

Stifte, die auf einem Dual-Inline- oder Flachgehäuse untergebracht werden können. Stattdessen kann die gesamte Unterseite des Gerätes genutzt werden

nur der Umfang. Außerdem sind die Leitungen im Durchschnitt kürzer als bei einem Nur-Perimeter-Typ, was zu einer besseren Leistung führt

bei hohen Geschwindigkeiten.



Das Löten von BGA-Geräten erfordert eine präzise Steuerung und erfolgt in der Regel durch automatisierte Prozesse. BGA-Geräte sind nicht geeignet

für Steckdosenmontage.

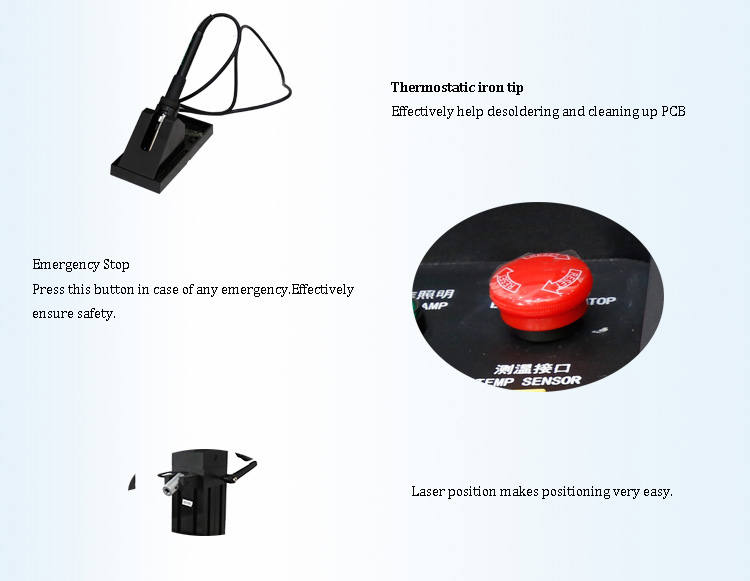

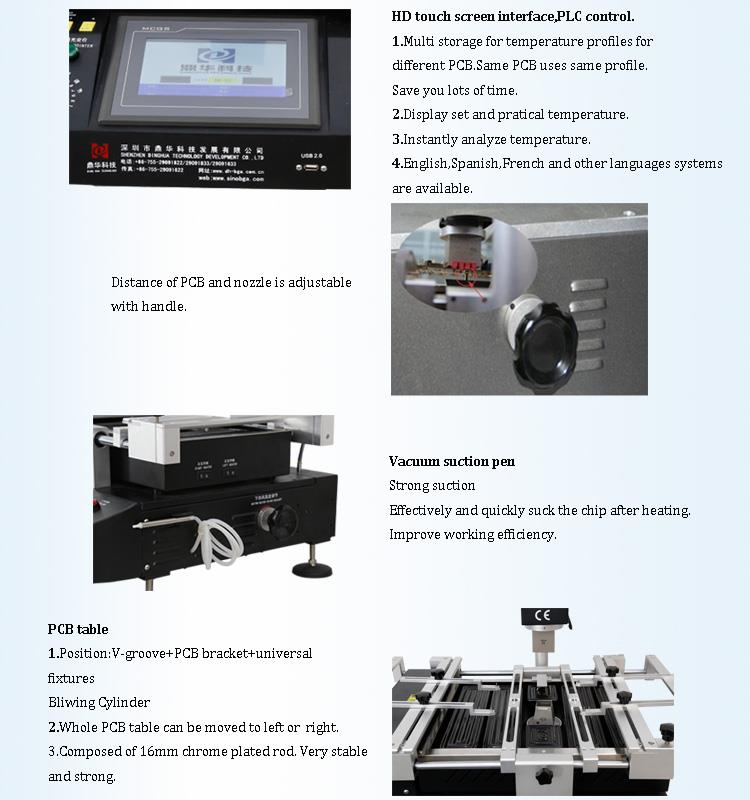

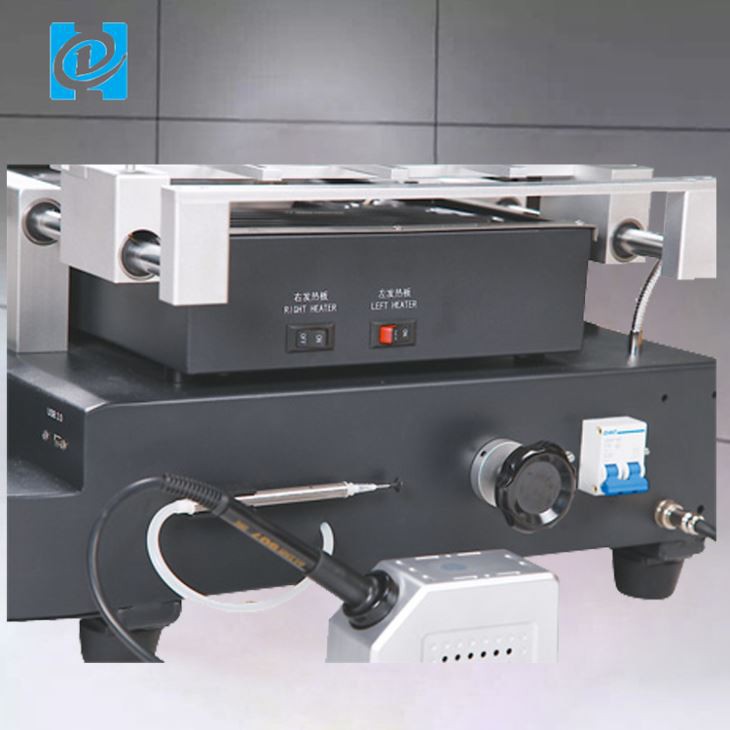

5. Detaillierte Bilder der DH-A1L BGA REWORK STATION

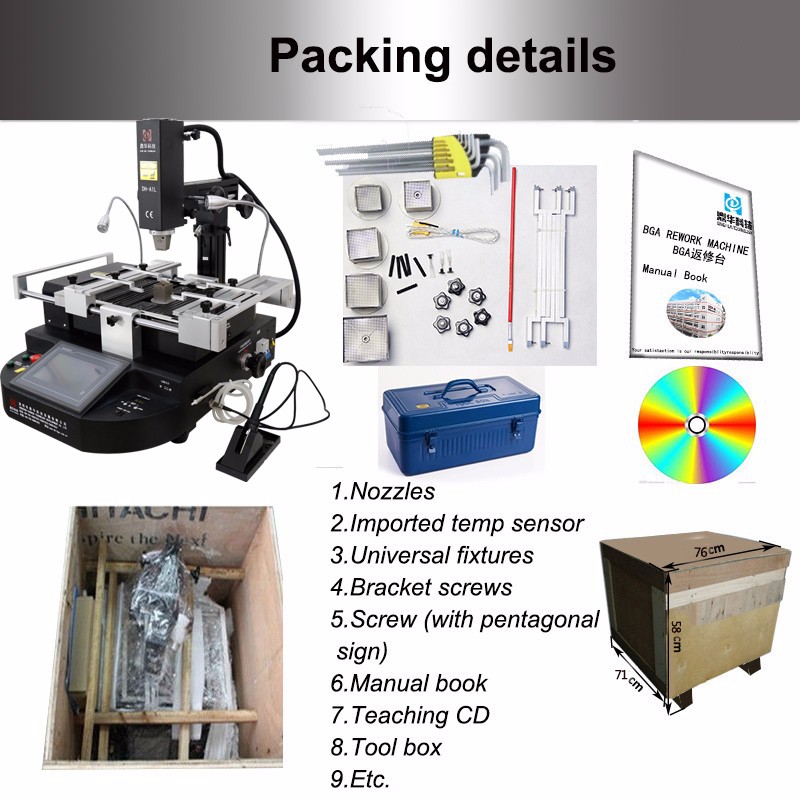

6. Verpackungs- und Lieferdetails der DH-A1L BGA REWORK STATION







Lieferdetails der DH-A1L BGA REWORK STATION

Versand:

1. Der Versand erfolgt innerhalb von 5 Werktagen nach Zahlungseingang.

2.Schneller Versand per DHL, FedEX, TNT, UPS und auf andere Weise, einschließlich auf dem See- oder Luftweg.







8. Ähnlicher Artikel

BGA-Nacharbeitsstation

mobile Reparaturmaschine

Nacharbeitsstation für BGA-Chipsätze für Mobiltelefone

Tablet-PC-Chipsatz-Rework-Station

Router-Rework-Station

Laptop-Notebook-BGA-Chipsatz-Reparatursystem

Smartphone-Chipsatz BGA-Reparatur-Lötsystem

BGA-Reparaturlötmaschine

BGA-Chipsatz-Schweißgerät

BGA-Reparaturstation

BGA-Entlötstation





9. Notizen

Wie wir alle inzwischen wissen, kann die Playstation 3 (PS3) unter dem gefürchteten Yellow Light of Death (YLOD) leiden und auch die Xbox 360 kann von diesem Problem betroffen sein

wird der Rote Ring des Todes (RROD) genannt. Dies liegt an einem Fehler des Herstellers bei der Herstellung der Platine und an der Nichtberücksichtigung der enormen Wärmemengen

entstehen, wenn über einen längeren Zeitraum mit dem System gespielt wird.

Aufgrund der Hitzebelastung der GPU (Grafikchip, der alle ausgefallenen Grafiken in Ihrem Spiel steuert) wird das Lot, das eine Verbindung zwischen dem Chip und dem herstellt

Brett geht irgendwann kaputt. Mit dieser Unterbrechung wird Ihr System den gefürchteten Fehler „Blinkendes Licht des Todes“ auslösen.Reball-Methode-Reparatur – Eine Reball-Reparatur ist dasselbe

Vorgehensweise wie beim Reflow, jedoch mit ein paar weiteren Schritten. Anstatt nur den Chip zu erhitzen und das darunter liegende Lot schmelzen zu lassen, wird der Chip auf die Temperatur erhitzt

Punkt, an dem es vom Brett abgenommen werden kann.

Wenn nun der Chip entfernt wird, bleiben etwa 200+ winzige Lötstellen übrig, die mit einem Lötkolben gereinigt werden müssen. Oh, und ganz zu schweigen davon, dass Sie es müssen

Reinigen Sie die Platine, da sie auch 200+ Lötpunkte enthält, die von den Rückständen übrig geblieben sind. Nachdem alles gereinigt ist, müssen Sie nun 200+ kleine Lötkugeln darauf ausrichten

Chip mit einer speziellen Schablone und Halterung. Es zu sagen ist einfach, aber es zu tun ist nicht einfach. Dies allein ist der lästigste und zeitaufwändigste Teil eines Reballs, da Sie die Masse einfüllen

Anzahl der Kugeln auf eine Schablone in der Hoffnung, dass jede dieser 200+ Kugeln richtig auf dem Chip sitzt. Danach müssen Sie die Schablone entfernen und fertig

Es werden immer ein paar Bälle weggeworfen, nach denen man suchen muss.

Sobald dies erledigt ist, muss nur der Chip so weit erhitzt werden, dass die 200+-Kugeln auf dem Chip schmelzen und dort bleiben. Danach warten Sie, bis es abgekühlt ist. Dann Sie

Setzen Sie ihn wieder auf die Platine und erhitzen Sie ihn erneut, um den Chip auf der Hauptplatine zu verschmelzen. Und jetzt haben Sie ein überarbeitetes System! Manchmal kann es sehr frustrierend sein, wenn

Sogar eine Kugel war falsch ausgerichtet.
