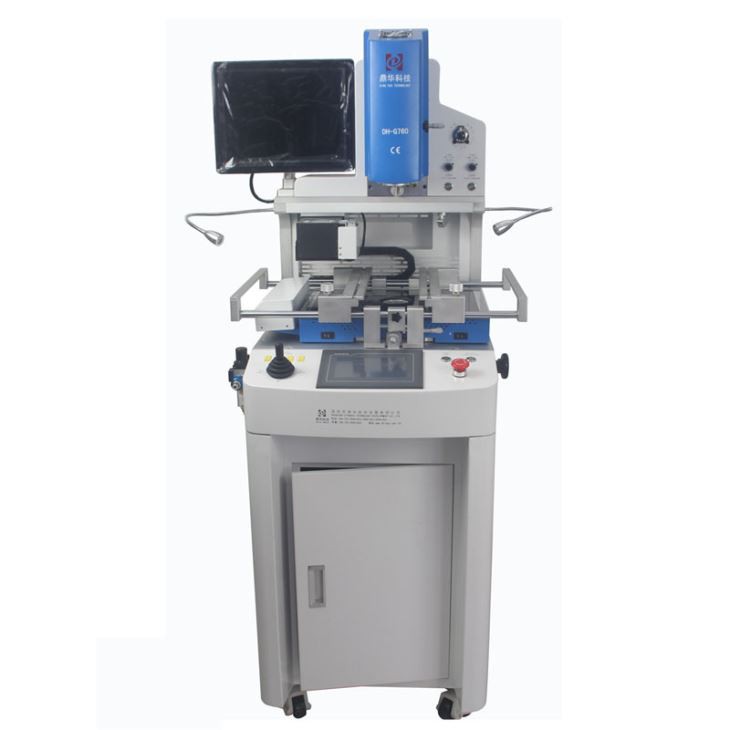

Automatische BGA-Rework-Station für die LED-Reparatur
1. Geeignet für die Reparatur von LED-Lampenperlen, Größe von Mikro-LED-Komponenten nicht weniger als 0.6*0.6mm kann repariert werden. 2. Geeignet für LED-Lampenperlen von Bandverpackungen und Schüttgütern, auch BGAs und schwer zu reparierende Bauteile. 3. Optisches Ausrichtungssystem mit hoher Auflösung, genaue LED ...
Beschreibung
Automatische BGA-Rework-Station für die LED-Reparatur
Totale Kraft | Maximal 5000 W |
Stromspannung
| AC 220 V ± 10 Prozent 50/60 Hz |
Top Heizleistung | 1200W |
Leistung der Unterhitze | 1200W |
IR-Leistung | 2400W |
Heißlufttemp | 400 Grad (maximal) |
Vorwärmtemp | 400 Grad (maximal) |
Positionierung | V-Nut plus Laserpositionierung plus Universalhalterung |
PCB-Größe |
Maximal 410 × 370 mm |
Vorwärmgröße | 370 mm × 270 mm |
Chip-Typ | BGA, QGN, CSP, POP, QFN, Micro SMD, LED-Lampenperlen
|
Chipgröße | Max. 80 x 80 mm, Min. 1 x 1 mm |
Maße | L640×B630×H900 mm |
Temperatursensor | 4 Stück |
1. Geeignet für die Reparatur von LED-Lampenperlen, die Größe von Mikro-LED-Komponenten von nicht weniger als 0,6 * 0,6 mm kann repariert werden
2. Geeignet für LED-Lampenperlen aus Bandverpackungen und Schüttgütern, auch alle BGA und Komponenten, die sind
schwer zu reparieren.
3. Optisches Ausrichtungssystem mit hoher Auflösung, genaue Positionierung der LED-Komponenten, gewährleisten eine präzise Montage.
4. Optische Ausrichtung wird elektrisch gesteuert, kann sich automatisch drehen
5. Montagekopf mit eingebautem Druckprüfgerät zum Schutz der Leiterplatte
6. eingebaute Infrarot-Laserpositionierung, schnelle Positionierung für PCB.
7. Nehmen Sie HIWIN-Präzisionsführungsschiene für Auf- und Abwärtsbewegungssystem an, stellen Sie zuverlässigen und genauen Betrieb sicher
8. Nehmen Sie eine Auf- und Ab-Ausrichtung für die obere und untere Heizung an, heizen Sie eine festgesetzte lokale Zone auf und verhindern Sie, dass PCB zu
gelb werden.
9. Die untere Heizung manuell auf und ab, kann die Heizhöhe in Echtzeit einstellen.
10. Keramik-Infrarotstrahler als IR-Heizung verwenden, stabil und gleichmäßig mit langer Lebensdauer heizen
11. Die Mensch-Maschine-Schnittstelle verfügt über mehrere Betriebsmodi und Berechtigungen, Löten, Entlöten und Montieren.
Nting manuell, einfache Bedienung.
12. Hochauflösender Touchscreen mit bis zu 800 * 600 Pixel
13. Übernehmen Sie die Joystick-Steuerung für das Ausrichtungssystem, keine Notwendigkeit, komplizierte Parameter einzustellen
14. Verwenden Sie einen doppelt kugelgelagerten Delta-Lüfter für die Luftversorgung, keine externe Luftquelle erforderlich
15. Kanalmodul DCCE 6 für das Temperaturregelsystem, automatische PID-Anpassung annehmen
16. Überwachung von Heizungen in Echtzeit, wenn ein Unfall passiert, senden relevante Sensoren ein Signal an die SPS,
Dadurch wird der Ausgangskanal geschlossen und der Fehlerzustand angezeigt. Schützt sich automatisch
