Automatische IC-Entfernungsmaschine

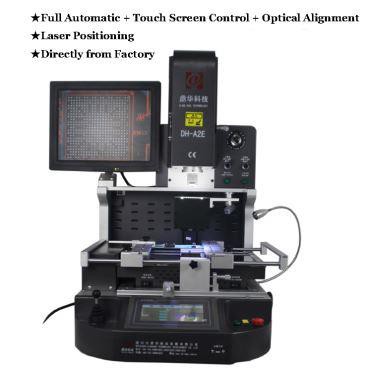

Hot Air BGA Rework Station Automatische IC Removal Machine ist einfach zu bedienen mit hoher erfolgreicher Reparaturrate. Es verfügt über 3 unabhängige Heizungsanlage und optisches Ausrichtsystem. Es ist in starkem und stabilem Holzgehäuse verpackt, das für den langen internationalen Transit geeignet ist.
Beschreibung
Automatische IC-Entfernungsmaschine
1.Anwendung der automatischen IC-Entfernungsmaschine
Das Motherboard von Computer, Smartphone, Laptop, MacBook-Logikplatine, Digitalkamera, Klimaanlage, TV und anderen elektronischen Geräten aus der Medizinindustrie, Kommunikationsindustrie, Automobilindustrie, etc.

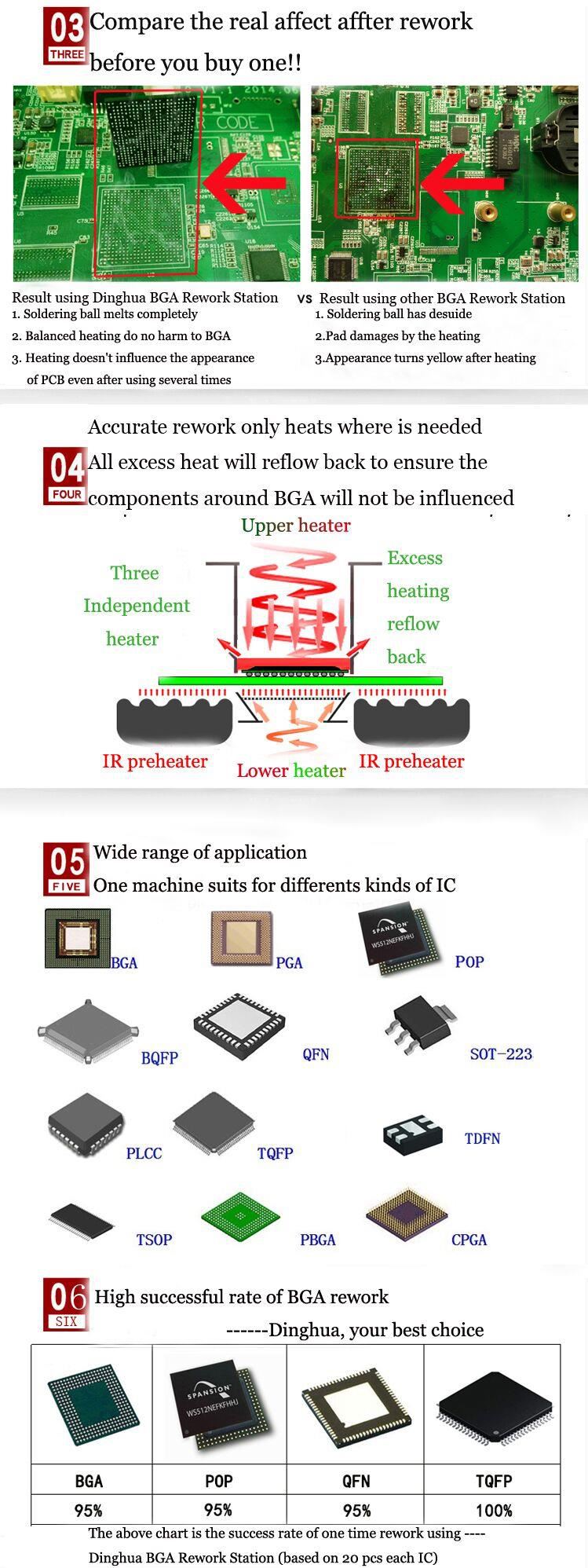

Geeignet für verschiedene Arten von Chips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-Chip.
2.Produkt-Funktionen der automatischen IC-Entfernungsmaschine

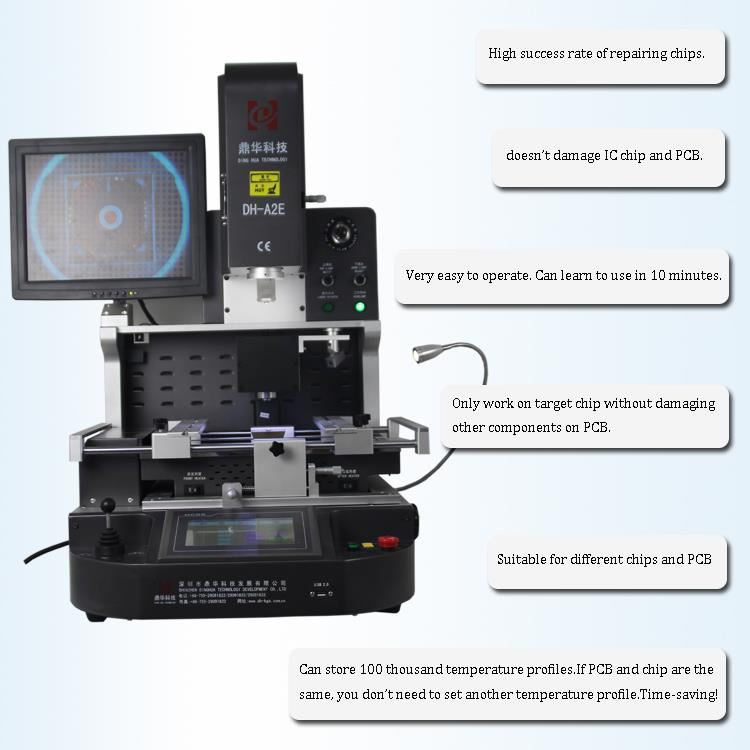

• Hocheffizienter, langlebiger 400 W Hybrid-Heizkopf
• Optional mit 800 W IR-Bodenheizung
• Sehr kurze Lötzeiten machbar
• Aktivierung mit Sicherheitsfußschalter
• Bedienungs-LEDs am System
• Intuitive Bedienung ohne Software

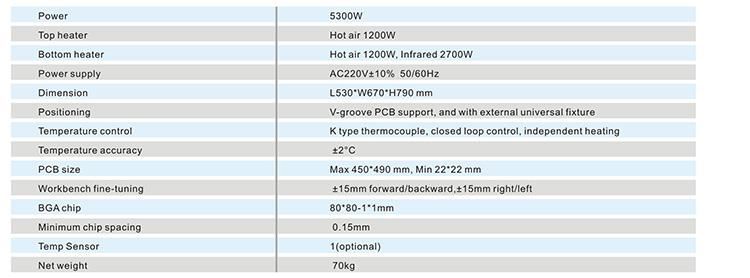

3.Spezifikation der automatischen IC-Entfernungsmaschine
4.Details der automatischen IC-Entfernungsmaschine

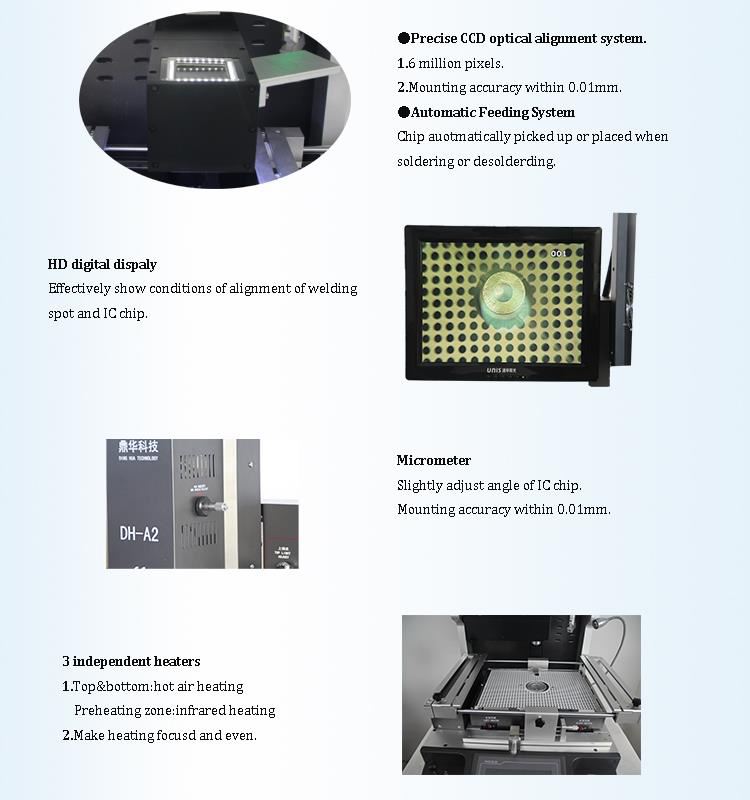

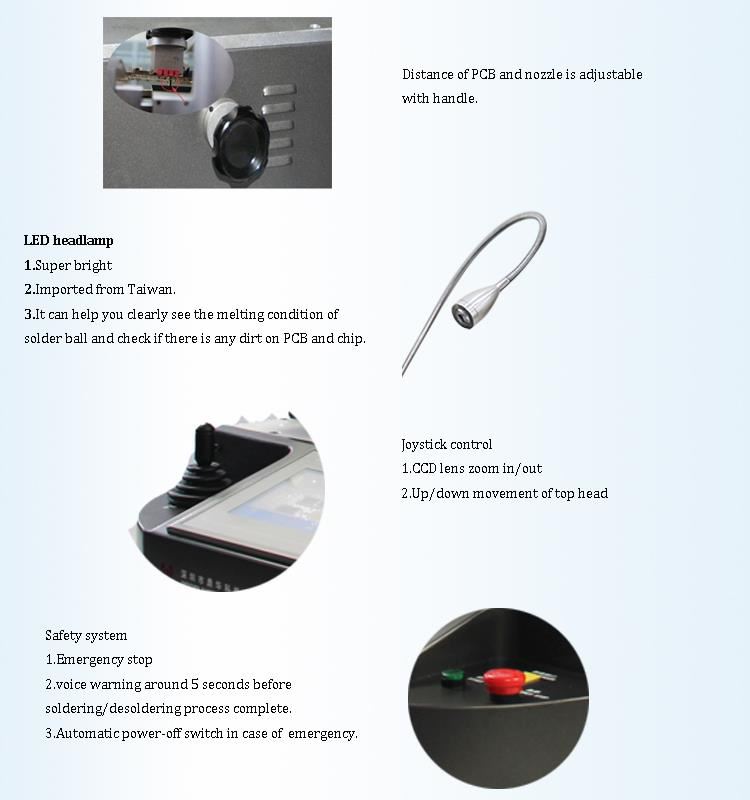

1.CCD Kamera (präzise optischeAusrichtung System) ; 2.HD digitale Anzeige ; 3. Mikrometer (den Winkel eines Chips einstellen); 4.3 unabhängige Heizungen ( Heißluft & Infrarot );5. Laserpositionierung;6. HD-Touchscreen-Schnittstelle,SPS-Steuerung; 7.Led Scheinwerfer; 8.Joystick-Steuerung.
