Kfz-ECU-Reparatur
Hochautomatische BGA-Rework-Maschine mit visuellen Rework-Prozeduren, einfacher Austausch Ihres erneuerten (reballed) Chips an der richtigen Position auf dem Chip; sogar automatisches Entfernen, Aufnehmen, Ersetzen und Löten usw.; Benutzte Temperaturprofile können gespeichert und bequem wieder angewendet werden.
Beschreibung

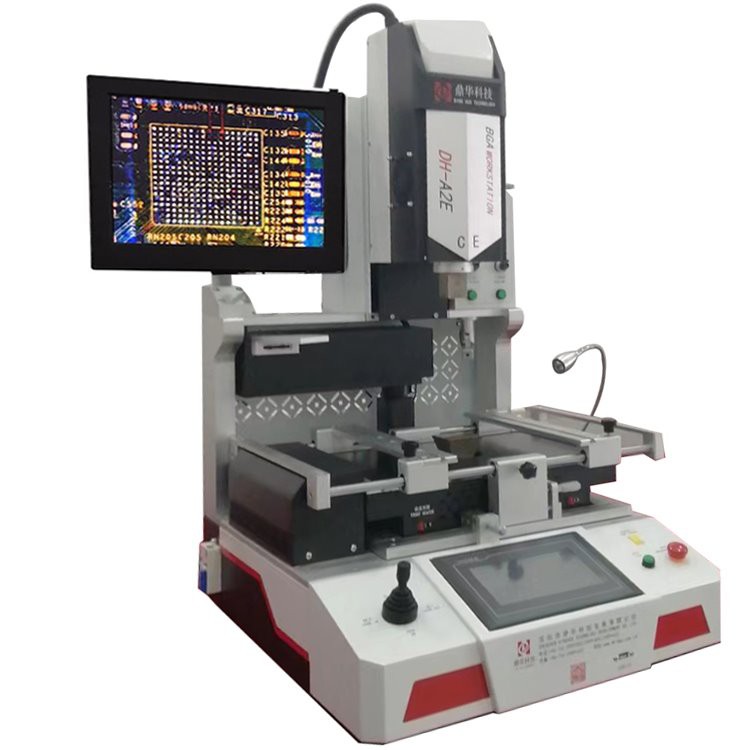

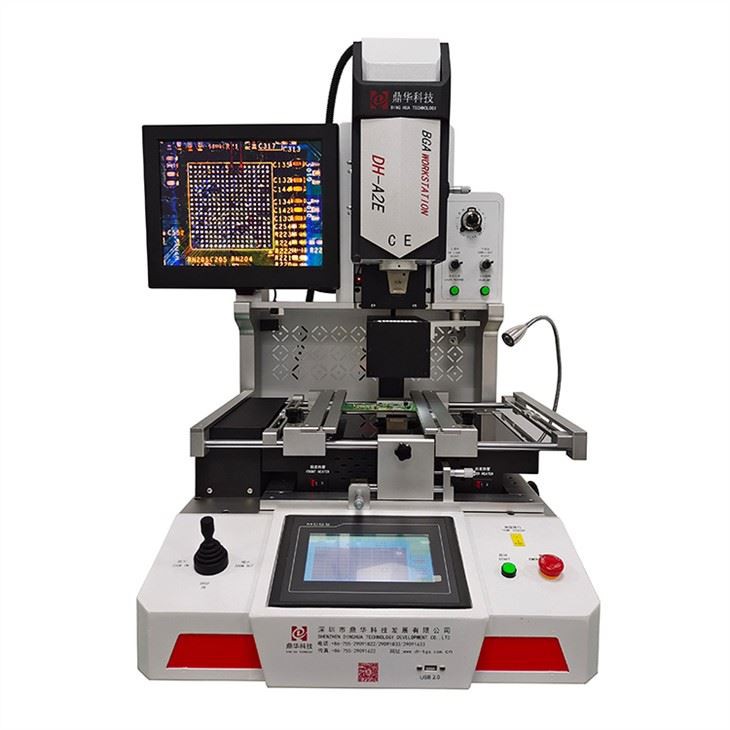

Hochautomatische Nacharbeitsmaschine für die Reparatur von Kfz-Steuergeräten
Kfz-ECU-Reparatur Viel Zeit und Fachwissen, das Sie aufwenden oder beherrschen müssen, werden oft bei der Nachbearbeitung verbraucht, da Sie nicht über eine automatische BGA-Nachbearbeitungsmaschine mit intelligenter Bedienung zum Aufheizen, Entlöten, Montieren und Löten verfügen, auch nicht zur Temperaturkorrektur.
Grundlegende Informationen
| Modell | DH-A2E |
| Stromversorgung | 110~220V +/- 10% 50/60Hz |
| Nennleistung | 5000W |
| Oberheizung | Heißluft, die eingestellt werden kann |
| Bodenheizung | Hybridheizung für PCBa- und Chip-Ebene |
| Montage | Optische Ausrichtung, sichtbare Verfahren, Genauigkeit 0,01 mm |
| PCB-Größe | 10*10~450*500mm |
| Chips | 1*1~80*80 (mehr als 80*80mm, optional) |
| Automatisierungsgrad | Hochautomatisch |
| After-Sales | Online-Anleitung und Schulung (bei Bedarf Videoanruf) |
| Lötkugel | Blei oder bleifrei und Lötpaste (vom Benutzer bereitgestellt) |
| Netzstecker | Als Kundenanforderung |
| Frequenz | 3 Stunden arbeiten, 10 Minuten ruhen |
| Spänezuführer | Automatisches Tragen eines Chips zum Löten oder Empfangen und Zurückgehen |
| Optischer CCD | Automatisch |
| Seitenkamera | Beobachten Sie den Status des Schmelzens der Lotkugel (optional) |
| Dimension | 600*700*850mm |
| Gewicht | 70kg |
Nacharbeitsverfahren:
1.Entlöten und Erhitzen
Hybridheizung mit Infrarot- und Heißluftwegen:
Infrarotheizung zum Vorwärmen von PCBa, insbesondere von PCBa, die längere Zeit im Leerlauf waren.
Heißluftheizung für Chips (Komponenten), die zum Entlöten erhitzt werden sollen, deren Funktion dieselbe ist wie
Obere Heißluft: Im Allgemeinen müssen die obere und die untere Heißluft gleichzeitig arbeiten.
2. Reballing oder Drucken von Lotpaste
Nach dem Reinigen der Platine und der Chip-Pads die Lötpaste neu kugeln oder drucken und anschließend betonieren
auf dem Chip oder der Hauptplatine und wartet auf das Löten.
3. Optischer CCD und Chip-Feeder
Der optische CCD und der Chip-Zuführer arbeiten zusammen, wodurch automatisch ein Chip ausgegeben wird
zum Abholen bzw. Empfangen und Zurücktragen eines Chips.
4. Montage für erneuerten Chip oder Komponenten

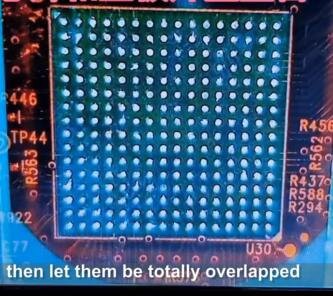

Sichtbare Ausrichtungsverfahren, die Ihnen eine noch kleinere Montage ermöglichenChip und Abstand. Sie müssen nur auf „Ausrichtung OK“ klicken, nachdem die Mikrometer angepasst wurden.dann automatisch zurücklöten.
5. Löten
Bringen Sie es automatisch wieder in die richtige Position auf dem Motherboard.Genauigkeit 0.01 mm, was verschiedenen Chipmontagen und unterschiedlichen Anforderungen entspricht
Mainboards usw.
6. Überwachung (optionale Funktion)
Während des Lötens
Der Status des Schmelzens kann durch beobachtet werdenSeitenkamera. Natürlich kann der Entlötstatus auf die gleiche Weise angezeigt werden.
Das Video wird auf einem Monitor angezeigt, der für die optische CCD-Bildgebung verwendet wird.
Weitere Einzelheiten zum Löten bei der Reparatur von Kfz-Steuergeräten finden Sie hier als Referenzvideo:
