Computerbox-Autoreparatur
1.Computer-Box-Autoreparatur, auch ECU-Reparatur (elektronisches Steuermodul) genannt.
2. Temperaturprofile werden in bis zu 50 000 Gruppen gespeichert.
3.Eine Taste zum Starten des automatischen Lötens oder Entlötens.
4.Hybridheizung, die die Leiterplatte besser schützt.
Beschreibung
Hochautomatische Nacharbeitsmaschine für die Reparatur von Computerboxen
Mit einem höheren Preis-Leistungs-Verhältnis und der patentierten optischen Ausrichtungstechnologie hat sich das Rework-System von DH (Dinghua) weltweit an die Spitze des Marktes gesetzt. Sogar in der Mobiltelefonbranche haben wir die Ausschreibung von Google gewonnen, ganz zu schweigen von anderen Branchen, zum Beispiel Autosteuergeräten, Laptops und Kommunikationsgeräten usw.
Produktparameter:
| Modell | DH-A2E |
| Stromversorgung | 110~220V +/- 10% 50/60Hz |
| Nennleistung | 5000W |
| Oberheizung | Heißluft, die eingestellt werden kann |
| Bodenheizung | Hybridheizung für PCBa- und Chip-Ebene |
| Montage | Optische Ausrichtung, sichtbare Verfahren, Genauigkeit 0,01 mm |
| PCB-Größe | 10 * 10% 7e450 * 500mm |
| Pommes frites | 1*1~80*80 (mehr als 80*80mm, optional) |
| Automatisierungsgrad | Hochautomatisch |
| After-Sales | Online-Anleitung und Schulung (bei Bedarf Videoanruf) |
| Lötkugel | Blei oder bleifrei und Lötpaste (vom Benutzer bereitgestellt) |
| Netzstecker | Als Kundenanforderung |
| Frequenz | 3 Stunden arbeiten, 10 Minuten ruhen |
| Spänezuführer | Automatisches Tragen eines Chips zum Löten oder Empfangen und Zurückgehen |
| Optischer CCD | Automatisch |
| Seitenkamera | Beobachten Sie den Status des Schmelzens der Lotkugel (optional) |
| Dimension | 600 * 700 * 850 mm |
| Gewicht | 70kg |
Betriebsverfahren der Maschine:
1. Chip/Komponente entfernen oder entlöten:
Ein Schlüssel zum Starten, der Chip wird nach dem Erhitzen automatisch aufgenommen.

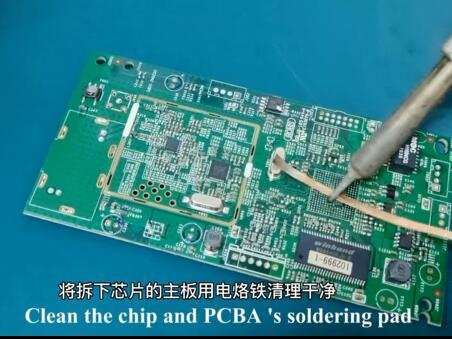

2. Chip- und PCB-Lötpads gereinigt
Reinigen Sie den entfernten Chip und die Lötpads manuell, um sie für das Reballing vorzubereiten.
3. Reballing oder Drucken von Lötpaste
Je nach der Anforderung der Chips, Lötpaste zu reballen oder zu drucken,
Zum besseren Schutz der Umwelt empfehlen wir die Verwendung
bleifreie Lötkugel oder Lötpaste.

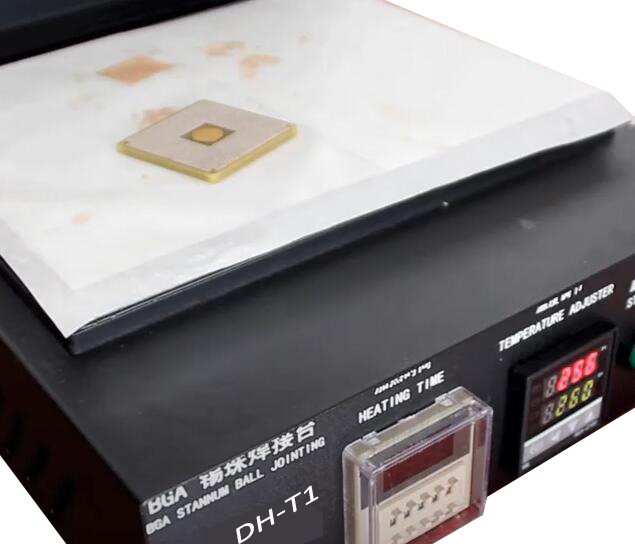

4. Verfestigung von Lotkugeln oder Lotpaste
Sie können eine kleine Station wie oben (DH-T1) verwenden, die in zwei Teile unterteilt ist, einer zum Heizen, einer zum Heizen
zum Kühlen.
5. Optische Ausrichtung.
Die Montagegenauigkeit beträgt bis zu 0,01 mm und stellt sicher, dass ein Chip vollständig richtig sitzt
Position auf der Hauptplatine.
6. Löten.
Automatisch löten, automatisch abkühlen und automatisch bearbeiten
Zurücksetzen, was beim nächsten Mal bequemer zu verwenden ist.
Computerbox-Autoreparatur: Kenntnis der zugehörigen Informationen
Ein Bordcomputer wird im Allgemeinen in Fahrzeugen mit elektronischer Kraftstoffeinspritzung (EFI) verwendet, um die Menge der Kraftstoffeinspritzung, das Mischungsverhältnis und andere Funktionen zu steuern. Es besteht aus einem Mikrocomputer und Peripherieschaltkreisen. Ein Mikrocomputer integriert einen Mikroprozessor (CPU), Speicher und Ein-/Ausgabeschnittstellen auf einem einzigen Chip.
Die Hauptkomponente ist der Mikrocomputer, dessen Kernstück die CPU ist. Die ECU (Electronic Control Unit) wandelt das Eingangssignal in digitale Form um, führt eine Vergleichsverarbeitung basierend auf gespeicherten Referenzdaten durch und berechnet den Ausgangswert. Das Ausgangssignal wird dann durch Strom verstärkt, um verschiedene Einstellservokomponenten wie Relais und Schalter zu steuern.
Das Steuergerät besteht aus drei Teilen: dem Eingangskreis, dem Mikrocomputer und dem Ausgangskreis. Der Eingangsschaltkreis empfängt Signale von Sensoren und anderen Geräten, filtert und verstärkt diese Signale und wandelt sie in einen bestimmten Spannungspegel um. Die von den Sensoren an den Eingangskreis des Steuergeräts gesendeten Signale können entweder analog oder digital sein. Der Analog/Digital-Wandler im Eingangskreis wandelt analoge Signale in digitale um, die dann an den Mikrocomputer übertragen werden. Der Mikrocomputer verarbeitet diese vorverarbeiteten Signale und sendet die verarbeiteten Daten an die Ausgangsschaltung. Der Ausgangsschaltkreis verstärkt die Leistung der digitalen Informationen und wandelt sie in einigen Fällen wieder in ein analoges Signal um, das die Servokomponenten für die kontrollierte Einstellung antreibt.
