Vollautomatische Bga-Rework-Station
1. Optische HD-Ausrichtung für die Montage 2. Intelligente Steuerung zum Entlöten und Löten 3. Stabile Temperaturregelung 4. IR-Vorheizbereich, der durch eine Glasabschirmung abgedeckt ist
Beschreibung
Vollautomatische BGA-Rework-Maschine mit optischem Ausrichtungssystem und automatischer Chipzuführung
Optische Ausrichtung, intelligente Temperaturregelung, automatisches Entlöten und Löten und One-Key-to-Rework,
die Ihnen helfen können, Nachbearbeitungsvorgänge zu vereinfachen.
Produktparameter
| Stromversorgung | 110~220 V plus /-10 Prozent 50/60 Hz-BGA-Maschine |
| Nennleistung | 4900 W IC-Reballing-Kit |
| Obere Heizung | 1200W |
| Untere Heizung | 1200W |
| Unten IR | 2400W |
| Leiterplattenposition | V-Nut, PCB-Plattform mit Halterungen ist auf der X-Achse beweglich |
| Temperaturkontrolle | PID- und PPM-Berechnung, Thermoelement-Closed-Loop |
| Montagegenauigkeit | 0.01 mm |
| Minimaler Chipraum | 0,1 mm |
| Temperaturgenauigkeit | plus /- 1 Grad |
| Bildschirm | 15 Zoll |
| Touch-Screen | 7 Zoll |
| Motorische Bewegung | SPS-Steuerung |
| PCB-Größe | Mindestens 10 x 10 mm, maximal 450 x 400 mm |
| Chipgröße | 1 * 1 ~ 80 * 80 mm BGA-Station |
| Abmessungen | 600*700*850mm |
| Reingewicht | 70kg bga maschinenpreis |
Produktabbildung
| Bildschirm | Chip und Motherboard auf Reballing Station abgebildet |
| Obere Düse | Um heiße Luft zum Heizen zu sammeln |
| Fütterungssystem | Tragen oder recyceln Sie automatisch einen Preis für eine Chip-BGA-Überarbeitungsstation |
| Optisches CCD | Sichtbares Ausrichten und Montieren |
| IR-Vorheizung | Vorwärmbereich |
| Linker IR-Schalter | BGA-Lötstation ein-/ausschalten |
| Joystisch | Zoom in/out smd maschine automatisch |
| Touch-Screen | Zum Einstellen von Temperatur und Zeit bga reballing station |
| USB-Anschluss | Software hochladen oder Temperaturprofil herunterladen |
| Mikrometer | Feinabstimmung plus /-15mm |
| Thermoelement | Außentemperaturen getestet |
| Start | Beginnen Sie mit der Reparatur des Hashboards |
| Not-Halt | Hör auf zu rennen |
| Auf- und Ab-Knopf | Auf und ab |
| Rechter IR-Schalter | Schalten Sie die schnelle SMD-Maschine ein / aus |
| Untere Düse | Um heiße Luft zum Heizen zu sammeln |
| Licht | Beleuchtung s9 hashboard reparatur |
| Beginn des Lichts | An / Ausschalten |
| Laserposition | BGA Nacharbeitsmaschine schnell automatisch lokalisieren |
| CCD-Helligkeit | Helligkeit angepasst |
| HR-Adj. | Heißluftstrom eingestellt |
| Winkel rotierend | Chip drehen |
Bedienungsanleitung

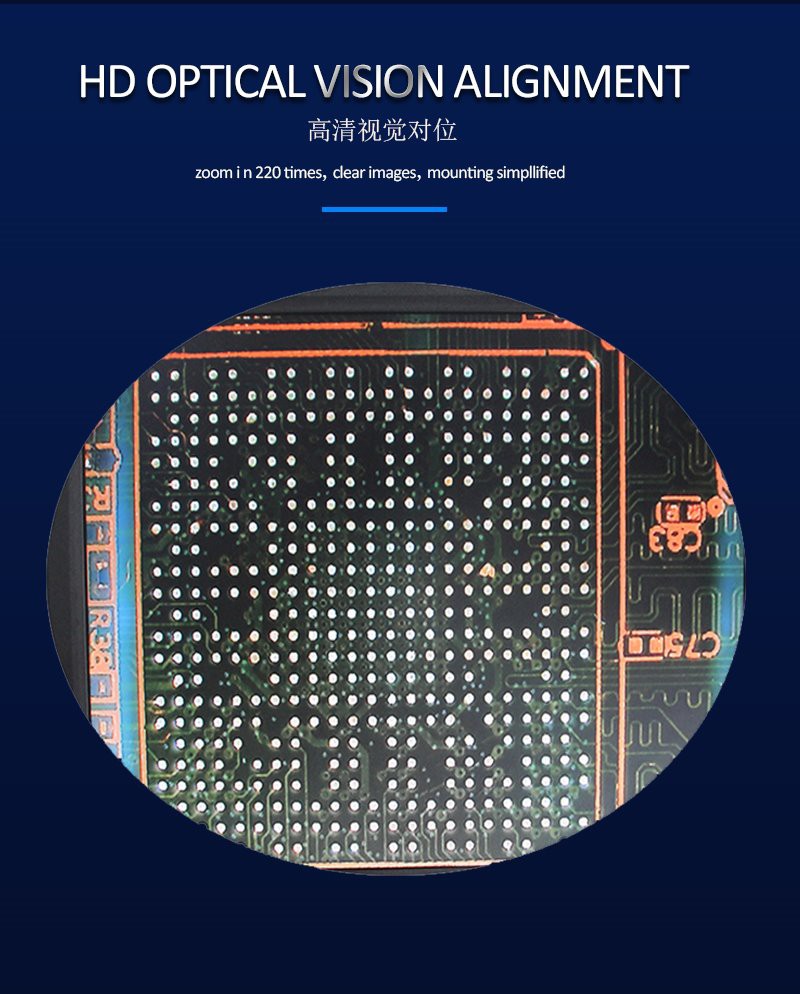

Anzeigebildschirm
Optisches HD-CCD-Ausrichtungssystem, mit dem ein Bediener eine BGA-Rework-Maschine einfach bedienen kann,
da der Montagevorgang auf dem Bildschirm sichtbar ist.
Halterung und Oberheizung integriert
Laser zeigt Chipposition an, Vakuumdüsen nehmen automatisch auf oder ersetzen sie zum Entlöten oder Löten.
IR-Vorheizbereich
Kohlefaser-Heizrohr, das sich schnell aufheizt, hohe Effizienz und lange Lebensdauer.
Anti-Hochtemperatur-Glasschild, der den IR-Vorheizbereich abdeckt, der gleichmäßig ist
Hitze und verhindert, dass kleine Komponenten hineinfallen.
Touch-Screen
Automatische Generierung von Kurven für Temperaturprofile, Echtzeitanzeige ihrer Temperaturen, häufig
Betriebstemperaturen zu prüfen, um die tatsächliche Temperatur bei eingestellten Temperaturen zu erreichen.
Chips
Zum Beispiel TDFN, TSOP, PBGA, CPGA und SOT-233 und andere Arten von Chips, die oben nicht aufgeführt sind.
Die relevanten Kenntnisse zum Überprüfen eines Motherboards:
Im täglichen Leben ist es nicht ungewöhnlich, dass Motherboard-Ausfälle auftreten. Die Bedeutung des Computer-Motherboards ist bekannt, also wenn das Computer-Motherboard kaputt ist
ein sehr ernstes Problem. Was passiert, wenn das Motherboard des Computers defekt ist? Wie repariere ich das Motherboard des Computers? Als nächstes stellen wir die detaillierte Computermutter vor
Reparaturmethoden für Platinen:
Methode zur Reparatur von Computer-Motherboards?
Symptome eines defekten Motherboards: Einfrieren, blauer Bildschirm
1. Der häufigste Motherboard-Fehler ist, dass der Motherboard-Kondensator platzt. Der Fehler ist, dass der Computer von Zeit zu Zeit neu startet und das System instabil läuft. Weil es
ist ein Stromversorgungsmodul, wenn zu viele Kondensatoren vorhanden sind, kann es sein, dass das Hochfahren oder der Lüfter das Display nicht einschalten. zeigen.
2. Wenn der Motherboard-Chip beschädigt ist, bedeutet dies, dass es keine Reaktion auf den Start gibt oder alle Lüfter laufen und das Display keine Reaktion zeigt. Darüber hinaus, wenn es eingeschaltet werden kann, es
bedeutet nicht zwangsläufig, dass die Hardware in Ordnung ist.
Ursachen für Motherboard-Schäden
Menschliches Versagen: Stecken und Ziehen von I/O-Karten unter Spannung und Beschädigung von Schnittstellen, Chips usw. durch unsachgemäße Gewalt beim Installieren von Platinen und Steckern. Schlechtes Umfeld:
Statische Elektrizität führt häufig dazu, dass Chips (insbesondere CMOS-Chips) auf der Hauptplatine kaputt gehen. Wenn die Hauptplatine außerdem auf einen Stromausfall oder eine Spannungsspitze stößt,
Kurzzeitig durch die Netzspannung belastet, beschädigt dies oft den Chip in der Nähe des Stromversorgungssteckers der Systemplatine. Wenn das Motherboard mit Staub bedeckt ist, führt dies ebenfalls zu Signalschwierigkeiten.
ort schaltung und so weiter.
Übliche Wartungsmethoden für Motherboards
1. Beobachtungsmethode
Überprüfen Sie zuerst, ob das Motherboard Brandflecken hat, ob das Aussehen beschädigt ist, ob die Stecker und Buchsen schief sind, ob die Widerstands- und Kondensatorstifte sind
anfassen, ob der Chip gesprungen ist, ob die Kupferfolie auf der Hauptplatine durchgebrannt ist usw. Die Elkos auf der Hauptplatine sind oft beschädigt. Es ist leicht zu finden
durch Beobachtung heraus. Sobald ein Problem auftritt, können Sie einen passenden Kondensator finden und ersetzen, und das Problem kann gelöst werden.
2. Reinigungsmethode
Verwenden Sie zunächst ein Reinigungswerkzeug wie eine Bürste, um den Staub auf der Hauptplatine zu entfernen, um den durch zu viel Staub verursachten Kurzschlussfehler zu beheben, und verwenden Sie dann einen Radiergummi, um das Oxid abzuwischen
Schicht auf der Oberfläche der Platte, um zu verhindern, dass die Platte oxidiert.
3.Plug-and-Swap-Methode
Diese Methode kann feststellen, ob der Fehler auf der Hauptplatine oder dem I/0-Gerät liegt. Der spezifische Vorgang besteht darin, den gleichen Typ von Steckplatine oder Chip auszutauschen und dann zu beurteilen
Fehler entsprechend der Änderung des Fehlerphänomens. Hauptsächlich in einfach anzuschließenden Wartungsumgebungen verwendet, z. B. bei Speicherselbstprüfungsfehlern, kann derselbe Speicher ausgetauscht werden
die Fehlerursache ermitteln.
4. Software-Diagnosemethode
Das Softwarediagnoseverfahren ist ein Verfahren zur Unterstützung der Hardwarewartung des Motherboards durch das begleitende Diagnoseprogramm oder die Testsoftware. Diese Methode ist
geeignet zum Überprüfen verschiedener Schnittstellenschaltungsfehler und verschiedener Schaltungsfehler mit Adressparametern.
Wenn Sie Ihr Motherboard wie oben beschrieben überprüfen, aber immer noch nicht funktionieren, verwenden Sie bitte bald eine vollautomatische BGA-Rework-Maschine zur Reparatur.
