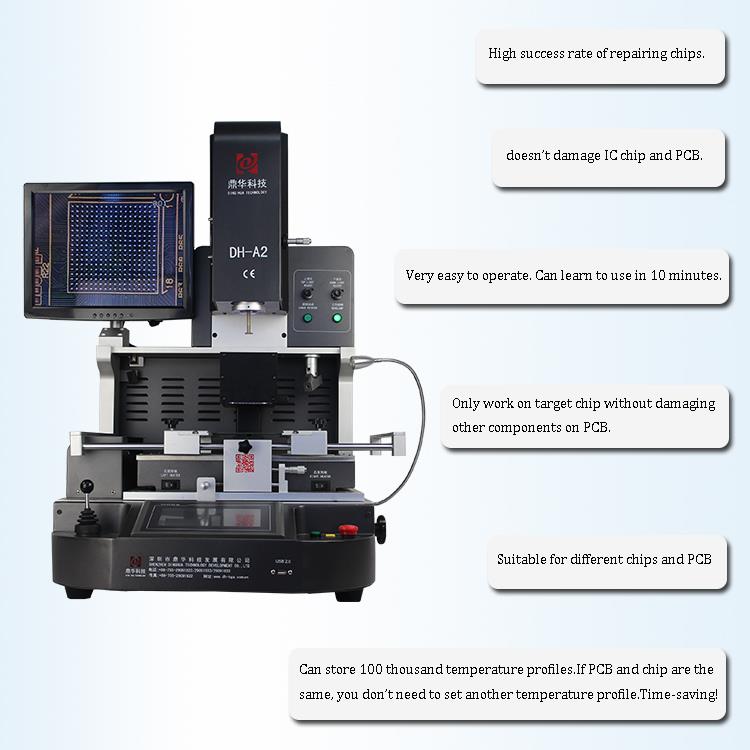

IC-Ersatzmaschine

Automatische IC-Ersatzmaschine mit optischem Ausrichtungssystem

1.Anwendung der IC-Ersatzmaschine

Geeignet für verschiedene Leiterplatten.

Das Motherboard eines Computers, Smartphones, Laptops, MacBook-Logic-Boards, einer Digitalkamera, einer Klimaanlage, eines Fernsehers usw

andere elektronische Geräte aus der Medizinindustrie, Kommunikationsindustrie, Automobilindustrie usw.

Geeignet für verschiedene Arten von Chips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-Chip.

2.Produktmerkmale der IC-Ersatzmaschine

• Automatisches Entlöten, Montieren und Löten.

•CCD-Kamera sorgt für eine präzise Ausrichtung jeder Lötstelle,

•Drei unabhängige Heizzonen sorgen für eine präzise Temperaturregelung.

•Die Heißluft-Mehrloch-Rundmittenunterstützung ist besonders nützlich für große Leiterplatten und BGAs, die sich in der Mitte befinden

Leiterplatte. Vermeiden Sie Kaltlöten und IC-Drop-Situationen.

•Das Temperaturprofil der unteren Heißluftheizung kann bis zu 300 Grad erreichen, was für große Motherboards von entscheidender Bedeutung ist.

In der Zwischenzeit kann die Oberheizung auf synchronisierte oder unabhängige Funktion eingestellt werden.

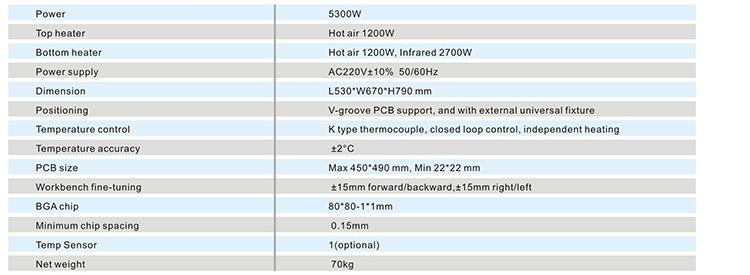

3.Spezifikation der IC-Ersatzmaschine

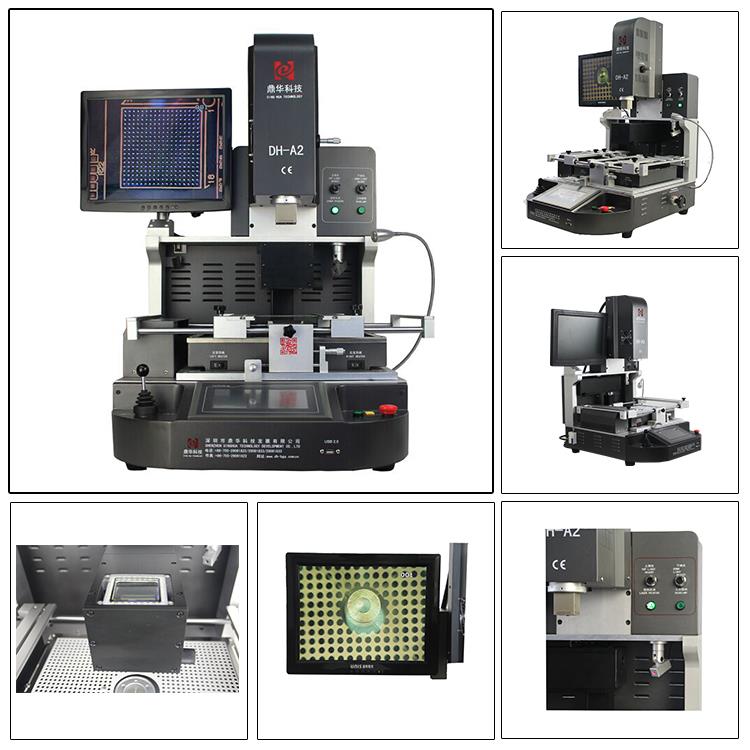

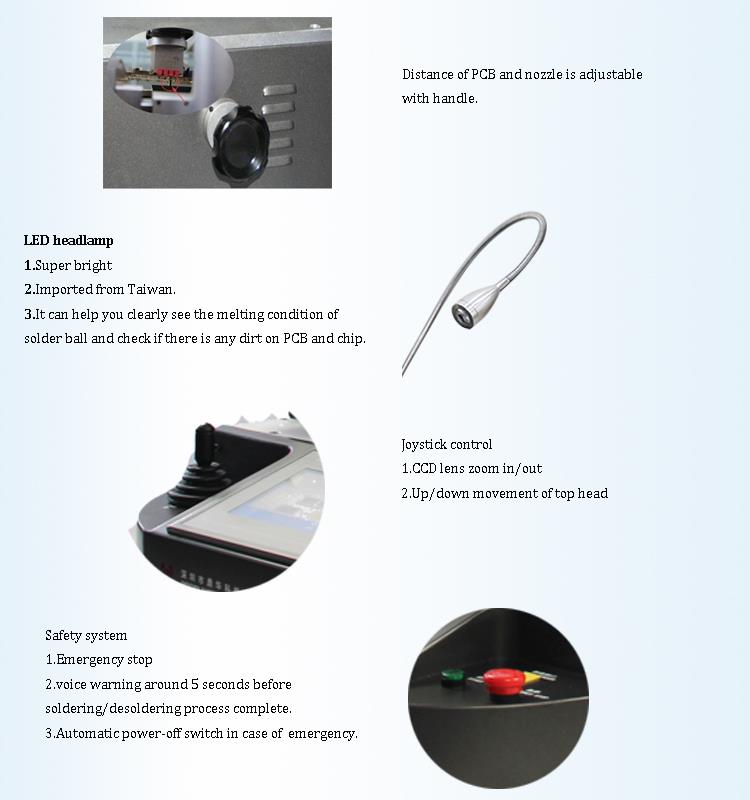

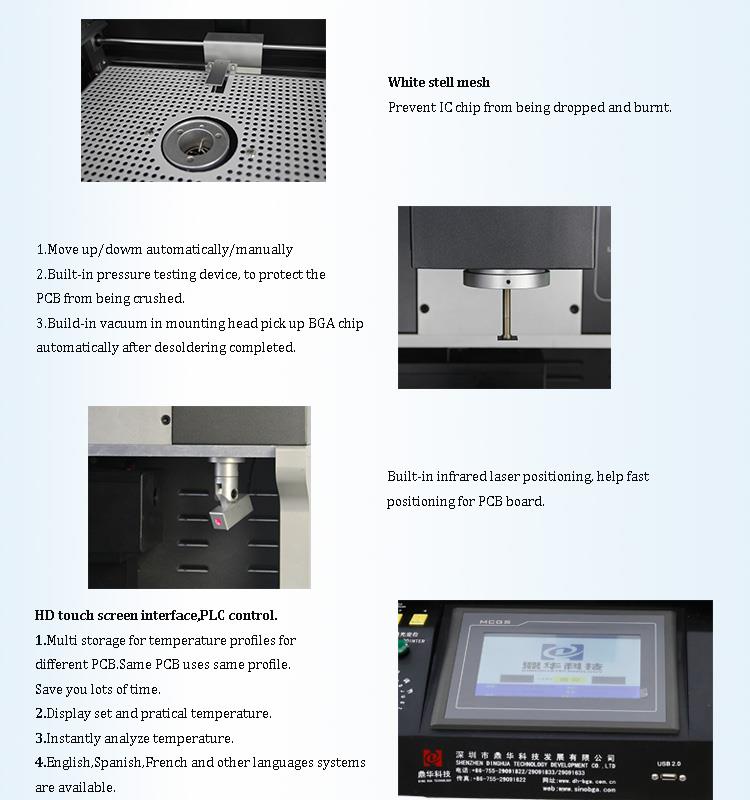

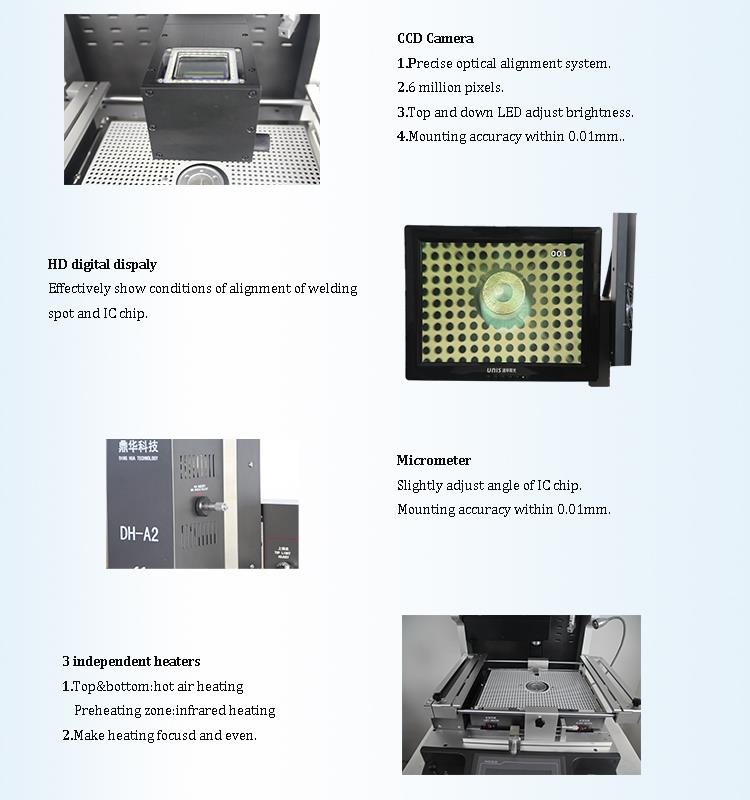

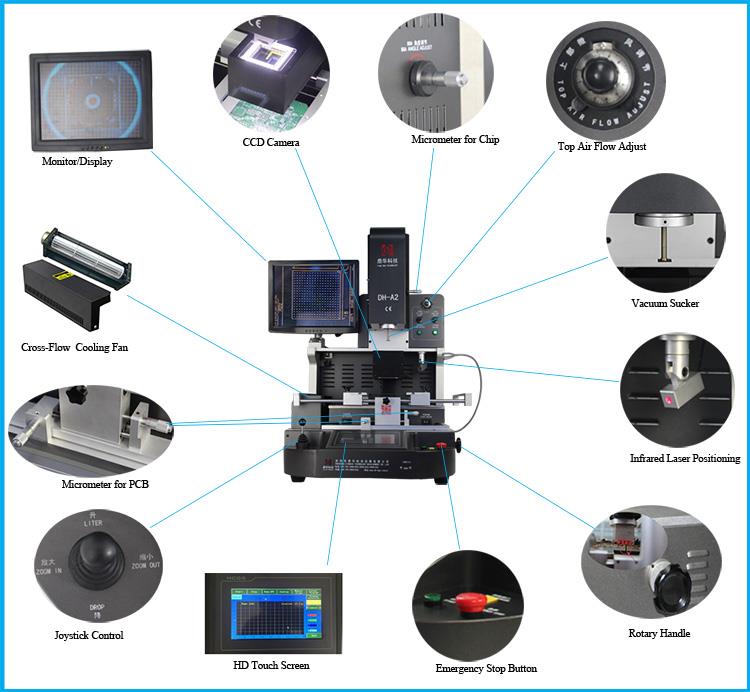

4.Details der IC-Ersatzmaschine

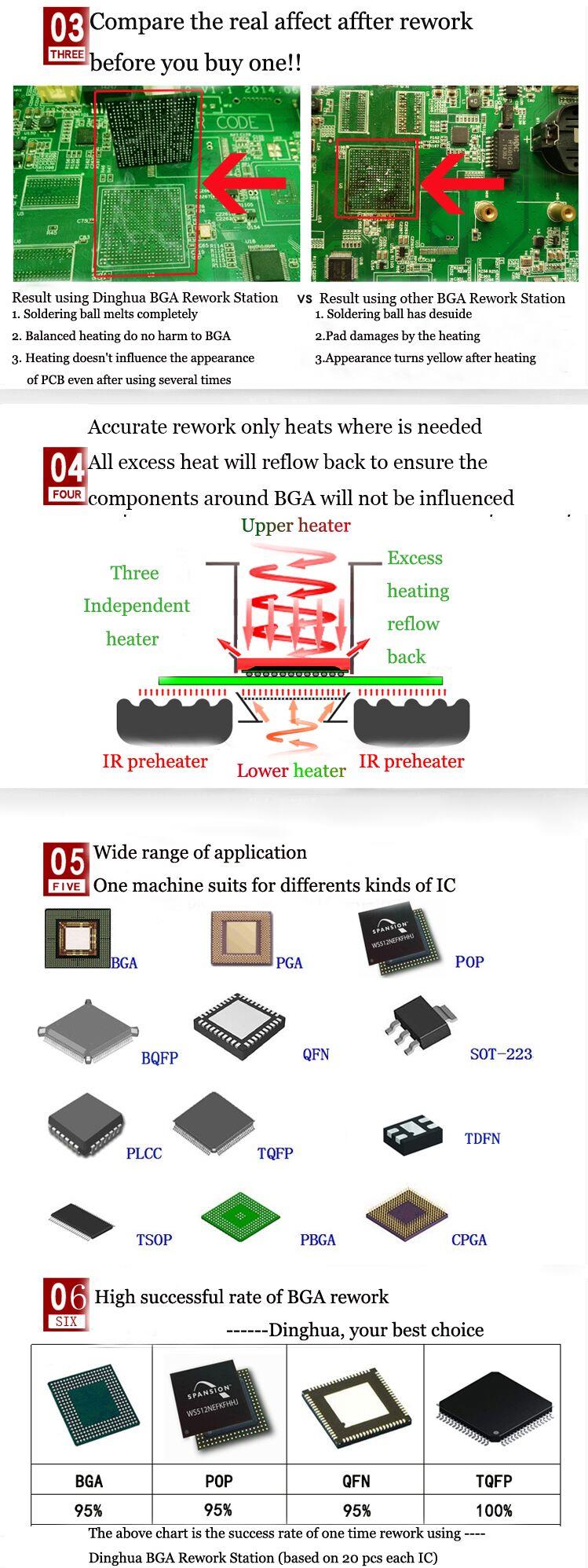

5. Warum sollten Sie sich für unsere IC-Ersatzmaschine entscheiden?

6.Zertifikat der IC-Ersatzmaschine

Um Qualitätsprodukte anzubieten, war SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD der erste, der bestanden hat

UL-, E-MARK-, CCC-, FCC- und CE-ROHS-Zertifikate. In der Zwischenzeit hat Dinghua das Qualitätssystem verbessert und perfektioniert

hat die ISO-, GMP-, FCCA- und C-TPAT-Vor-Ort-Auditzertifizierung bestanden.

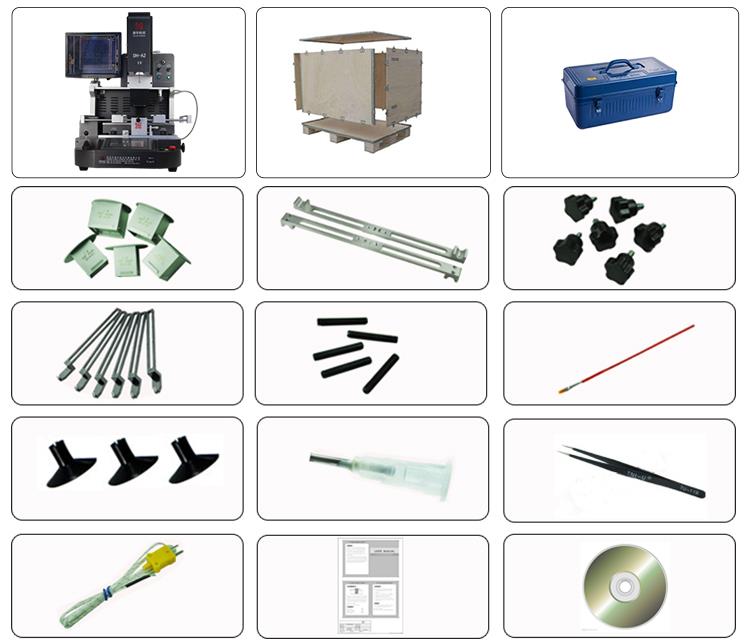

7.Verpackung und Versand vonIC-Ersatzmaschine

8.Kontakt für IC-Ersatzmaschine

 Email: john@dh-kc.com

WhatsApp/Wechat/Mob:+86 157 6811 4827

9. Verwandtes Wissen

Bereiten Sie sich auf die Wartung vor

1. Machen Sie eine vorläufige Analyse des Fehlers:

Sich dafür einzusetzen, dass man es wagt, bedeutet nicht, Rücksichtslosigkeit zu fördern. Wie beim Fehlerphänomen ist auch die Ursache des Fehlers nicht dieselbe. Wenn Sie auf dasselbe stoßenWenn es sich um ein Ausfallphänomen handelt, ist es offensichtlich nicht ratsam, das Arzneimittel blind einzunehmen und das Gerät blind auszutauschen. Wenn Sie während der Wartung ein wenig Zweifel haben, werden Sie gespannt seinum das Gerät auszutauschen. Es kann auch zu vielen neuen Fehlern kommen, die zu Problemen führen oder die Wartungsarbeiten erschweren. Im schlimmsten Fall eine wertvolle Platinekönnen demontiert und vollständig verschrottet werden und sind nicht verwertbar.

Was ist also der richtige Weg? Es sollte darauf geachtet werden, die relevanten Komponenten sorgfältig zu messen. Wenn beispielsweise festgestellt wird, dass die Funktion eines Geräts nicht ordnungsgemäß ist, ist dies nicht erforderlichsofort zu behaupten, dass das Gerät defekt ist. Stattdessen ist es notwendig, die verschiedenen Geräte und Spuren in der Umgebung weiter zu überprüfen. Nur durch eine umfassende Untersuchung kannWir sehen das Phänomen und entdecken die Essenz.

Die allgemeinen Schritte der Fehleranalyse sind wie folgt:

(1), das Ausfallphänomen der Leiterplatte (Anfrage beim Reparaturpersonal).

(2) Vorläufige Analyse möglicher Orte der Fehlerverteilung entsprechend dem Fehlerphänomen.

(3) Erstellen Sie anhand der Funktionsbereichsaufteilung der Leiterplatte ein einfaches Fehlerflussdiagramm.

(4) Schritt für Schritt gemäß dem Fehlerflussdiagramm, was für die Ansammlung von Urteilserfahrungen sehr vorteilhaft ist.

Darüber hinaus müssen nach der Reparatur des Fehlers alle Wartungsvorgänge aufgezeichnet und relevante Wartungsmaterialien sortiert und sortiert werden, um zukünftige Wartungsarbeiten zu steuern.



2. Bereiten Sie die notwendigen Tools und Informationen vor:

(1) Bereiten Sie die erforderlichen Messgeräte vor, z. B. Wartungstester, Multimeter (Digital/Zeiger), Kurzschluss-Tracker, Programmierer, EPROM-Löscher, Signalgenerator,Frequenzmesser, Speicheroszilloskop, Logikanalysator usw. Bereiten Sie die notwendigen Reparaturwerkzeuge vor, wie Pinzetten, IC-Extraktoren, Drahtschneider, Seitenzangen, antistatische Handschuhe, Staub-Waschohrringe und -bürsten, nicht-induktive Schraubendreher, elektrostatische Stifte, elektrische Lötkolben, Lötgeräte, Heißluftpistole, Blaslötstation mit konstanter Temperatur,usw.

(2) Bereiten Sie häufig verwendete Komponenten vor, z. B. TTL-Serie, COMS-Serie, Common-Memory-Serie, Common-LSI-Serie, Common-Interface-Geräteserie, Common-Analog-Switch-Serie,usw. Bereiten Sie auch einige Reihen von Widerständen (Widerständen), Kondensatoren, Induktivitäten, Transistoren usw. vor.

Natürlich ist es für jeden schwierig, sich darauf vorzubereiten. Selbst wenn es wie oben beschrieben vollständig vorbereitet ist, wird es nicht genau das Gleiche sein. Hier handelt es sich lediglich um eine routinemäßige Aufzählung.

Viele Dinge sind nur in bestimmten Situationen nützlich. Beispielsweise wird ein Kurzschluss zwischen einem Netzteil und der Masse einer komplexen Leiterplatte durch ein bestimmtes Gerät verursacht, aber dasStromversorgung und Masse aller Geräte werden während des Tests kurzgeschlossen. Es ist sehr schwierig zu überprüfen. Es ist derzeit sehr einfach, einen Kurzschluss-Tracker zu haben.

(3) Vor der Inspektion sollte das Reparaturpersonal den Schaden der fehlerhaften Leiterplatte und den Diagnosebericht des Geräts verstehen. Dies ist sehr wichtig für die korrekte Vorgehensweiseund den Fehler effektiv feststellen.

Wenn die Bedingungen es zulassen, sollte das Wartungspersonal vor Ort sein, um das Fehlerphänomen tatsächlich zu untersuchen und festzustellen, ob die Reparaturplatine tatsächlich fehlerhaft ist. Das heißtB. ob die Platine richtig angeschlossen ist, der Stecker fest sitzt, ob die Einstellung verändert wird, ob die Bedienungsschritte des Geräts korrekt sind usw., das sind viele gute PlatinenAufgrund mangelnder Erfahrung des Bedieners werden diese häufig fälschlicherweise als Fehler interpretiert.

(4) Vor der Wartung ist es am besten, den Logikpegel und die Logikwellenform jedes Testpunkts der fehlerhaften Leiterplatte unter normalen Bedingungen zu kennen. Verstehen Sie zumindest die Funktionen undVerwendungsmöglichkeiten jedes Hauptgeräts und erstellen Sie die Parameterhandbücher der relevanten Geräte. Jederzeit bereit und analysierbar.

(5) Vor dem Testen des Netzteils müssen der Netzteiltyp, die positive und negative Polarität, anfällige Komponenten und Kurzschlüsse, fehlende Teile usw. des fehlerhaften Netzteils ermittelt werdenLeiterplatte. Seien Sie beim ersten Einschalttest vorsichtig, um zu vermeiden, dass Sie das falsche Netzteil anschließen. Schlechtes Brett.

3. Die gleiche Platine ist für die Fehlerbehebung von großem Wert:

Für das Wartungspersonal ist es am besten, eine Reparatureinheit oder einen Mechaniker damit zu beauftragen, eine gute Platine bereitzustellen, die mit der fehlerhaften Platine identisch ist, oder eine schlechte Platine, die mit der fehlerhaften Platine identisch ist.

Bei der heutigen Wartung auf Komponentenebene verfügen viele Testinstrumente über relativ gute Vergleichsfunktionen für gute und schlechte Platinengeräte. Der Wert eines guten Boards für den ErfolgReparaturen sind manchmal viel größer als der Schaltplan, was die Reparaturgeschwindigkeit und die Reparaturrate erheblich verbessern kann.

Eine defekte Leiterplatte, die mit der fehlerhaften Leiterplatte identisch ist, hat auch bei der Wartung einen hohen Referenzwert. Da die Fehlerpunkte der beiden fehlerhaften Platinen nicht unbedingt identisch sind,

Selbst wenn die Fehlerquellen gleich sind, ist das Ausmaß des Schadens nicht gleich. Daher ist es oft einfacher und einfacher, mehrere identische defekte Platinen gleichzeitig zu reparieren, als sie zu reparierenein schlechtes Board.
