Reparatur der Auto-CPU
1. Automatisierte BGA-Rework-Maschine für die Säulen-Grid-Array-Verpackung, Chip-Scale-Gehäuse, Quad-Flat-Gehäuse, Land-Grid-Arrays oder andere SMD-Reparaturen.
2. Optisches CCD mit Split-Vision für die Lötpads von Chip und Motherboard.
3. Temperaturprofile können bis zu 50.000 Gruppen gespeichert werden.
4. Unabhängige Benennung für jedes Temperaturprofil.
Beschreibung
Automatische BGA-Rework-Maschine für die Reparatur von Auto-CPUs
Eine CPU ist der Kern des Steuergeräts. Mit ausreichend Ressourcen und Wissen kann das Steuergerät repariert werden.sondern um zu diagnostizieren und zu beheben
Die fehlerhafte Komponente erfordert umfangreiche Tests und spezielle Ausrüstung.und je nachdem, was den Fehler verursacht hat,
wie viele Komponenten beschädigt sind undWelche Komponenten müssen ausgetauscht werden usw. Wenn die CPU repariert ist, ein BGA
NacharbeitsmaschineFür die Verwendung ist eine automatische Nachbearbeitungsmaschine mit optischem CCD-Ausrichtungssystem erforderlichbessere Wahl.

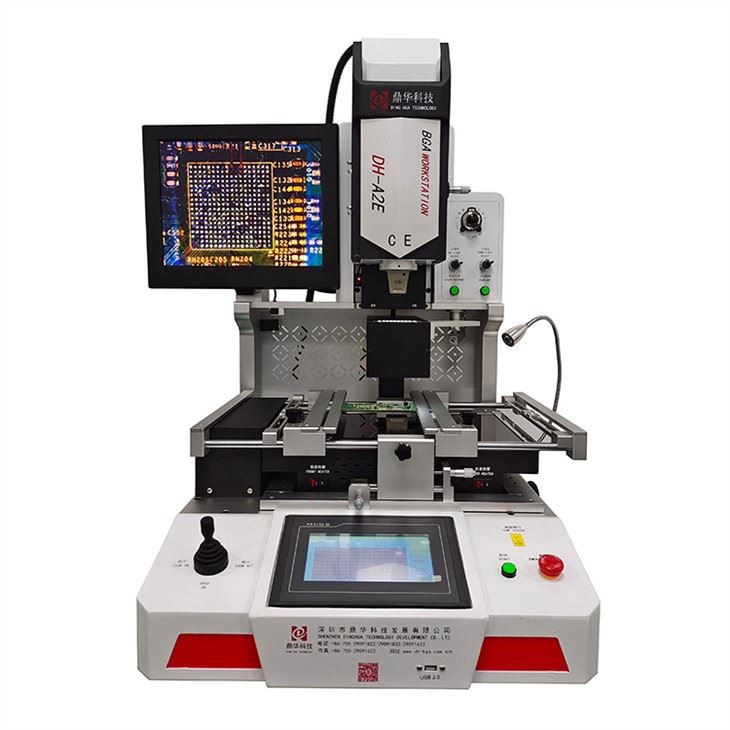

Für die CPU-Reparatur eignet sich das Modell DH-A2E hervorragend:

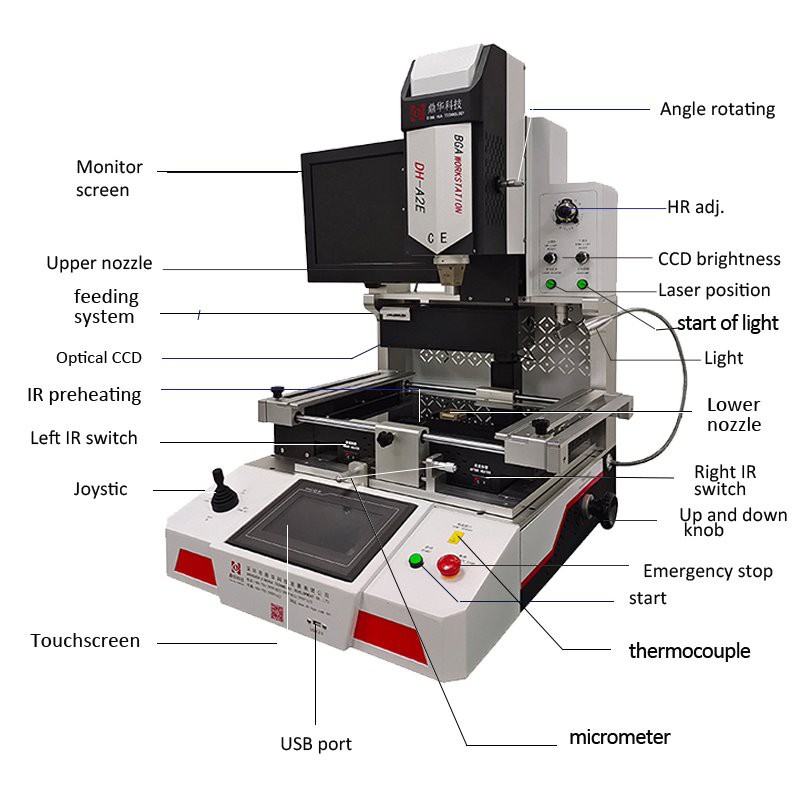

Maschineneinführung:
| Artikel | Verwendung oder Funktion |
| Monitorbildschirm | Chip und Motherboard abgebildet |
| Obere Düse | Zum Sammeln heißer Luft zum Heizen |
| Fütterungssystem | Automatisches Tragen oder Recyceln eines Chip-BGA-Rework-Station-Preises |
| Optischer CCD | Sichtbares Ausrichten und Montieren |
| IR-Vorwärmung | Vorwärmbereich |
| Linker IR-Schalter | BGA-Lötstation ein-/ausschalten |
| Fröhlich | Ein-/Auszoonen |
| Touch-Screen | Zum Einstellen von Temperatur und Zeit der BGA-Reballing-Station |
| USB-Anschluss | Software hochladen oder Temperaturprofil herunterladen |
| Mikrometer | Feinabstimmung +/-15mm |
| Thermoelement | Außentemperaturen getestet |
| Anfangen | Beginnen Sie mit der Arbeit |
| Nothalt | Hör auf zu rennen |
| Auf- und Ab-Knopf | Auf und ab |
| Rechter IR-Schalter | Ein-/Ausschalten |
| Untere Düse | Zum Sammeln heißer Luft zum Heizen |
| Licht | Beleuchtung |
| Beginn des Lichts | Ein-/Ausschalten |
| Laserposition | Schnell zu finden |
| CCD-Helligkeit | Helligkeit angepasst |
| HR-Adj. | Heißluftstrom angepasst |
| Winkeldrehend | Chip rotieren |
Monitorbildschirm
Sowohl die Lötpads als auch die Chippunkte des Motherboards können bebildert werdenDie Flüssigkristallanzeige wird in verschiedenen Farben angezeigt
um einfach zu seinüberlappen.
Chip aufgenommen und abgesaugt
Der Spänevorschub erfolgt automatisch für den Hin- und Rücktransport der Späne.Vakuum und obere Düse sind 2 in 1, die vertikal betrieben werden können
Nehmen Sie einen Chip auf oder ersetzen Sie einen Chip auf dem Motherboard.
Joystic von BGA Rework Macine für Auto-CPU-Reparatur.
Der für eine Handfläche konzipierte Joystic kann völlig aushaltenBeim Ausrichten im manuellen Status hinein- oder herauszoomen.
Darüber hinaus lässt sich der Oberkopf nach oben oder unten bewegenWird auch manuell über den Joystick gesteuert.

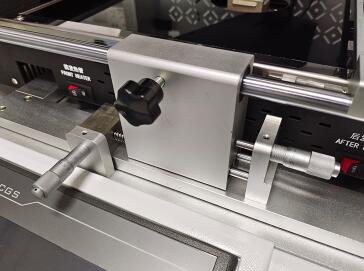

Mikrometer zum Ausrichten
Die wiederholbare Genauigkeit beträgt bis zu 0,01 mm, das Motherboard kannnach links oder rechts und nach hinten oder hinten um 15 mm, Spanwinkel, bewegt werden
kann um ca. 60 Grad gedreht werden.

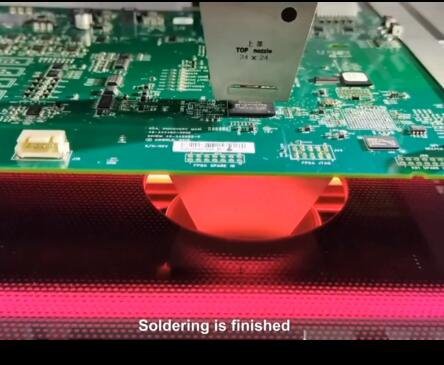

Heizung zum Löten
Hybridheizung inklusive Heißluft- und Infrarotheizung für den BodenDas Motherboard wird davor geschützt, nicht einmal erhitzt zu werden.
Verwandte Kenntnisse über BGA-Rework-Maschine:
Oberflächenmontierte Geräte und Leiterplatten (PCBs) mit Ball Grid Array (BGA)-Verpackungkönnen sowohl nachbearbeitet als auch mit einer BGA-Rework-Station (SMDs) repariert werden. Die Experten können ersetzenMithilfe dieser Nacharbeitsstationen können fehlende Teile in den Leiterplatten behoben oder fehlerhafte Teile entfernt werdenund sie an den falschen Stellen wiederherstellen. Auch Rework-Stationen können dazu genutzt werden
Arbeiten Sie an Leiterplatten, diehaben andere SMDs, Chip-Scale-Gehäuse, Quad-Flat-Gehäuse, Land-Grid-Array-Gehäuse oder Säulengehäuse
Grid-Array-Verpackung. Daher SMD-Rework-Stationen oder Surface-Mounted-Technik (SMT)Nacharbeitsplätze werden benannt
auch für BGA-Rework-Stationen.
Die Größe der Leiterplatten, die nachbearbeitet werden können, sowie die Art und Menge der möglichen Arbeitengetan werden, werden bestimmt
durch die Eigenschaften jeder BGA-Rework-Station. Zum Beispiel für einfachereBGA-Rework-Stationen ohne Split-Vision-Funktionalität funktionieren am besten, aber solche mit Split-Vision-Funktionalitäteignen sich am besten für schwierigere Aufgaben. Darüber hinaus sind einige Nacharbeitsstationen vollständig automatisiert, andere wiederumerfordern komplette Handarbeit.
