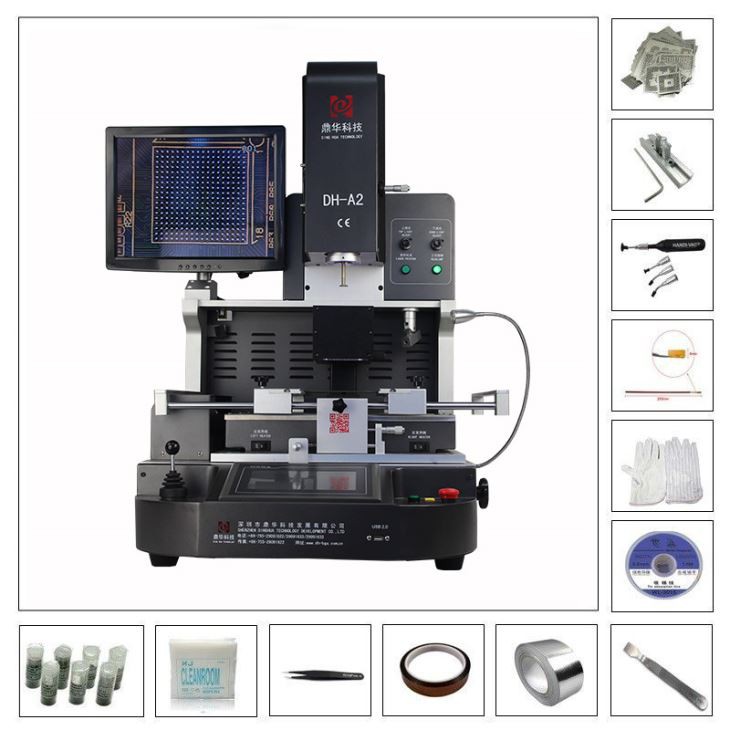

Optische Ausrichtungs-BGA-Reballing-Station
1. Dinghua DH-A2 BGA-Reballing-Station mit automatischer optischer Ausrichtung
2. Direkt ab Werk
3. Größter Hersteller automatischer BGA-Rework-Stationen in China
Beschreibung
Eine BGA-Reballing-Station mit optischer Ausrichtung ist eine Spezialausrüstung für die Reparatur oder Aufarbeitung
Ball Grid Array (BGA)-Chips auf elektronischen Leiterplatten. BGA-Chips sind winzige Komponenten
Sie werden auf eine Leiterplatte gelötet und versagen häufig aus verschiedenen Gründen wie Hitze, körperlicher Belastung usw
externe Faktoren, wenn keine professionelle Ausrüstung vorhanden ist.
Die BGA-Reballing-Station mit optischer Ausrichtung ermöglicht eine präzise Ausrichtung des BGA-Chips während des Reballings.
Beim Reballing wird der fehlerhafte BGA-Chip von der Platine entfernt, die Lötpads gereinigt und anschließend gelötet
einen neuen BGA-Chip auf die gereinigten Pads. Der Reballing-Prozess ist von entscheidender Bedeutung, da er äußerste Präzision erfordert
Stellen Sie sicher, dass der neue Chip richtig auf der Platine ausgerichtet ist.
1. Bewerbung
Kann Motherboards von Computern, Smartphones, Laptops, MacBook-Logikplatinen, Digitalkameras, Klimaanlagen, Fernsehern usw. reparieren
andere elektronische Geräte aus der Medizinindustrie, Kommunikationsindustrie, Automobilindustrie usw.
Löten, Reballen und Entlöten verschiedener Arten von Chips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA,
CPGA, LED-Chip.
3. Spezifikation
Die BGA-Reballing-Station zur optischen Ausrichtung verwendet hochauflösende Kameras, um Bilder der BGA-Pads aufzunehmen
und der neue Chip. Das System analysiert dann die Bilder und nutzt ausgefeilte Algorithmen, um die beiden abzugleichen
Komponenten präzise. Der Techniker kann eine Echtzeitvorschau der Ausrichtung auf einem Bildschirm sehen und Anpassungen vornehmen
nach Bedarf.
| Leistung | 5300w |
| Oberheizung | Heißluft 1200 W |
| Unterhitze | Heißluft 1200W. Infrarot 2700 W |
| Stromversorgung | AC220V ±10 % 50/60 Hz |
| Dimension | L530*B670*H790 mm |
| Positionierung | Leiterplattenhalterung mit V-Nut und externer Universalhalterung |
| Temperaturkontrolle | K-Typ-Thermoelement, Regelung im geschlossenen Regelkreis, unabhängige Heizung |
| Temperaturgenauigkeit | ±2 Grad |
| PCB-Größe | Maximal 450 * 490 mm, minimal 22 * 22 mm |
| Feinabstimmung der Werkbank | ±15 mm vorwärts/rückwärts, ±15 mm rechts/links |
| BGA-Chip | 80*80-1*1mm |
| Mindestspanabstand | 0.15mm |
| Temperatursensor | 1 (optional) |
| Nettogewicht | 70kg |
4. Einzelheiten
Die BGA-Reballing-Station mit optischer Ausrichtung verbessert die Effizienz und Qualität des Reballing-Prozesses. Es spart Zeit
und verringert die Möglichkeit von Fehlern bei der Ausrichtung. Das Ergebnis ist eine zuverlässige Reparatur- oder Sanierungsarbeit, die wiederherstellt
die Funktionalität des elektronischen Geräts.
5. Warum sollten Sie sich für unsere BGA-Reballing-Station mit optischer Ausrichtung entscheiden?
6. Zertifikat
Um Qualitätsprodukte anzubieten, war SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD der erste, der UL bestanden hat.
E-MARK-, CCC-, FCC- und CE-ROHS-Zertifikate. In der Zwischenzeit hat Dinghua bestanden, um das Qualitätssystem zu verbessern und zu perfektionieren
ISO-, GMP-, FCCA- und C-TPAT-Vor-Ort-Audit-Zertifizierungen.
