PS3 PS4 TV -Laptop -Mobiltelefonreparaturmaschine

1.HD Touchscreen-Schnittstelle2.High Precision Intelligent Temp Control Modul 3. Laser Positionierung4.K-Sensor geschlossener Schleife

Anfrage senden

Beschreibung

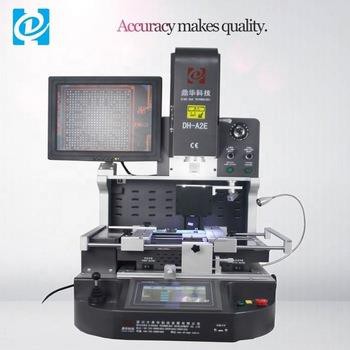

PS3 PS4 TV-Laptop-Mobiltelefonreparaturmaschine DH-A2E

Entfernen von BGA -Ball und Zinn

A2E Assemble

Spezifikationen:

1	Gesamtleistung	5200w
2	3 unabhängige Heizungen	Top Hot Air 1200W, untere Heißluft 1200W, Bottom Infrarot Vorheizung 2700W
3	Stromspannung	AC220V ± 10% 50/60 Hz
4	Elektrische Teile	7 '' Touchscreen + hohe Präzision intelligente Temperatursteuermodul + Stepper Mother Treiber + Plc + LCD -Anzeige + Hochauflösende optische CCD -System + Laserpositionierung
5	Temperaturregelung	K-Sensor Closed-Loop + PID Automatische Temperaturkompensation + TEMP-Modul, Temperaturgenauigkeit innerhalb von ± 2 Grad.
6	PCB -Positionierung	V-Groove + Universal Fixture + bewegliches PCB-Regal
7	Anwendbare PCB -Größe	Max 370x410 mm Min 22x22mm
8	Anwendbare BGA -Größe	2x2mm ~ 80 x 80 mm
9	Größe	600x700x850mm (LWH)
10	Nettogewicht	70 kg

Anwendungen:

Merkmal:

A2E 内部发热系统

PS3, PS4, TV, Laptop, Mobiltelefonreparaturmaschine - DH -A2E

Häufig für Reparaturen auf Chip-Ebene in Laptops, PS3, PS4, Xbox 360, Mobiltelefonen, Computern, Fernseher, Steuerplatten usw. verwendet.
Rewers BGA, CCGA, QFN, CSP, LGA, SMD, LED und andere Komponenten.
Automatische Entlordung, Montage und Löten; Nehmen Sie den Chip automatisch auf, sobald das Entlorden abgeschlossen ist.
HD CCD Optical Alignment System zur präzisen Montage von BGA und Komponenten.
BGA -Montagegenauigkeit innerhalb von 0. 01mm; Reparaturerfolgsquote von 99,9%.
Laserpositionierung für schnelle BGA -Chip- und Motherboard -Ausrichtung.
Überlegene Sicherheitsmerkmale mit Notfallschutz.

Product imga2

automatic rework station 4

stable reballing station5

Arbeitsvideo der automatischen BGA -Nacharbeit:

Zubehör:
1. Top Düse: 3 Stcs (31*31 mm, 38*38 mm, 41*41 mm). Untere Düse: 2pcs (34*34 mm, 55*55 mm)

2. Beam: 2 PCs
3. Pflaumenknopf: 6 PCs
4. Universal Fixture: 6 PCs
5. Stützschraube: 5 PCs
6. Pinselstift: 1 PCs
7. Vakuumbecher: 3 PCs
8. Vakuumnadel: 1 PC
9. Tweezer: 1 PC
10. Tempsensordraht: 1 PC
11. Professionelles Anleitungsbuch: 1 PC
12. CD -Demo: 1 PC
