SMD-Rework-Station mit Kamera
1. Optisches Ausrichtungssystem
2. Laserzentrierungsanzeige
3. Infrarot-Vorwärmung
4. Zwei Warmluftheizungen
Beschreibung

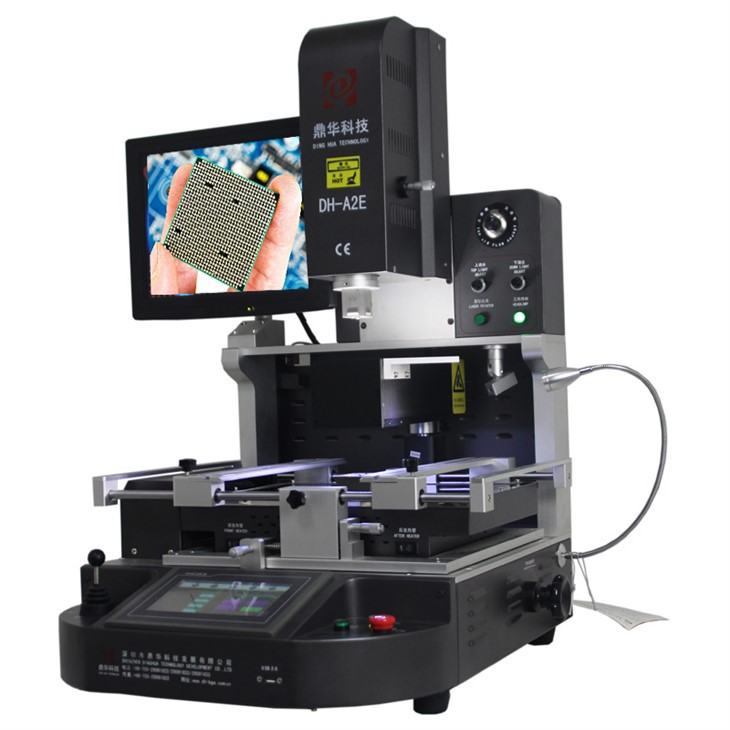

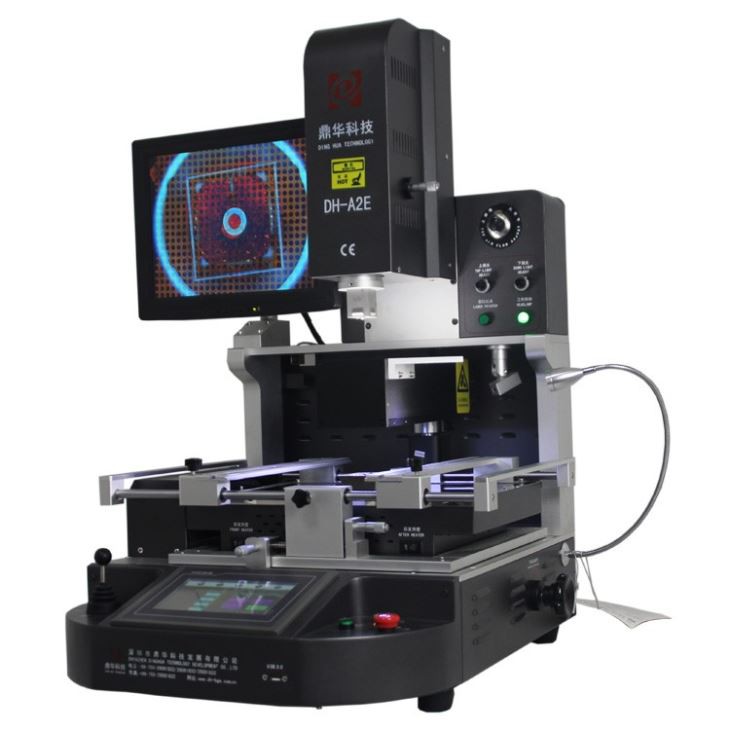

SMD-Rework-Station mit Kamera DH-A2E
Eine SMD-Rework-Station mit Kamera (Surface Mounted Device Rework Station) ist ein Spezialwerkzeug
Wird in der Elektronikreparatur und -fertigung zum Entfernen und Ersetzen von Komponenten auf Leiterplatten (PCBs) verwendet.
Dabei handelt es sich um ein Gerät, das auszutauschende Bauteile mit Heißluft aufheizt und gleichzeitig über eine eingebaute Wärmepumpe verfügt
Kamera, um eine bessere Sicht zu ermöglichen.
Entlöten auf Chipebene
Spezifikationen:
| 1 | Totale Kraft | 5200w |
| 2 | 3 unabhängige Heizungen | Obere Heißluft 1200 W, untere Heißluft 1200 W, untere Infrarot-Vorheizung 2700 W |
| 3 | Stromspannung | AC220V ±10 % 50/60 Hz |
| 4 | Elektrische Teile | 7-Zoll-Touchscreen + hochpräzises intelligentes Temperatursteuermodul + Schrittmotortreiber + SPS + LCD-Display + hochauflösendes optisches CCD-System + Laserpositionierung |
| 5 | Temperaturkontrolle | K-Sensor mit geschlossenem Regelkreis + automatische PID-Temperaturkompensation + Temperaturmodul, Temperaturgenauigkeit innerhalb von ±2 Grad. |
| 6 | Leiterplattenpositionierung | V-Nut + Universalhalterung + bewegliches Leiterplattenregal |
| 7 | Anwendbare Leiterplattengröße | Maximal 370 x 410 mm, minimal 22 x 22 mm |
| 8 | Anwendbare BGA-Größe | 1 * 1 mm~80x80mm |
| 9 | Maße | 600x700x850mm (L*B*H) |
| 10 | Nettogewicht | 70 kg |
Anwendungen:
Charakteristisch:
SMD-Rework-Station mit Kamera DH-A2E
Die SMD-Nachbearbeitungsstation DH-A2E mit Kamera verfügt über zwei Heißlufterhitzer, einen oben und einen unten
kontrollierbares Entlöten und Nachlöten, das solide Ergebnisse liefert, ohne auch nur die kleinste Verschiebung
Komponenten.
Zur Vorwärmung ist der untere Heißlufterhitzer von einem 2700W starken „Rapid IR“ unter Wasser umgeben. Diese IR
Der Vorheizer erhöht sanft die Temperatur des PC- oder LED-Substrats, um Verformungen zu verhindern und Spannungen zu reduzieren
auf den Bauteilen und Lötstellen neben der Nacharbeitsstelle. Die Infrarotheizungen sind vollständig eingehaust
ein mit Glas abgeschirmtes Fach, das die Wärme schnell ableitet und verhindert, dass Schmutz in die Elemente fällt,
Gewährleistung der Bedienersicherheit, geringerer Wartungsaufwand und einfache Reinigung.
Packliste :
Materialien: Stabile Holzkiste + Holzstangen + dichte Perlbaumwolle mit Folie
1 Stück SMD-Rework-Station mit Kamera
1 Stück Pinselstift
1 Stück Bedienungsanleitung
1 Stück CD-Video
3 Stück obere Düsen
2 Stück Bodendüsen
4 Stück Universalbefestigungen
4 Stück Befestigungsschrauben
5 Stück Stützschraube
Saugergröße: Durchmesser in 2,4,8,10,11 mm
Innensechskantschlüssel: M2/3/4
Maße: 81 x 76 x 85 cm
Bruttogewicht: 115 kg
Flexible Lieferung
•TNT
•DHL
•FedEx
•UPS
•EMS
•AUF DEM SEEWEG
Video der BGA-Rework-Station:
