Optische Ausrichtung – Prismenabbildung und LED-Beleuchtung werden durch das optische Modul übernommen, um die Lichtfeldverteilung so anzupassen, dass das Bild eines kleinen Chips auf dem Display angezeigt wird, um eine optische Ausrichtung und Reparatur zu erreichen. Wenn man von nicht-optischer Ausrichtung spricht, muss man BGA mit bloßem Auge an der PCB-Bildschirmlinie und dem Punkt ausrichten, um eine Ausrichtungsreparatur zu erreichen.

Die intelligente Betriebsausrüstung zum visuellen Ausrichten, Schweißen und Demontieren von BGA-Elementen unterschiedlicher Größe kann die Produktivität der Reparaturrate effektiv verbessern und die Kosten erheblich senken.

Derzeit gibt es im Reparatursystem drei Heizmodi: Heißluft nach oben + Infrarot nach unten, Infrarot nach oben und unten und Heißluft nach oben und unten. Derzeit gibt es keine endgültige Aussage darüber, welcher Weg der beste ist. Einige der Produktionsprinzipien der oberen Heißluft sind Ventilatoren, andere sind Luftpumpen und letzteres ist relativ besser. Gegenwärtig erfolgt die Infraroterwärmung hauptsächlich im Ferninfrarotbereich, da die Länge der Ferninfrarotwelle unsichtbares Licht ist, nicht farbempfindlich ist und grundsätzlich die gleiche Absorption und den gleichen Brechungsindex verschiedener Substanzen aufweist. Daher ist sie besser als Infraroterwärmung. Beim Heißluft-Reflow-Löten muss die Unterseite der Leiterplatte erhitzt werden können. Der Zweck dieser Erwärmung besteht darin, Verwerfungen und Verformungen durch einseitige Erwärmung der Leiterplatte zu vermeiden und die Schmelzzeit der Lotpaste zu verkürzen. Diese Bodenheizung ist besonders wichtig für die BGA-Nachbearbeitung großer Platten. An der Unterseite der BGA-Reparaturausrüstung gibt es drei Heizmodi: Einer ist Heißluftheizung, der andere ist Infrarotheizung und der dritte ist Heißluft + Infrarotheizung. Der Vorteil der Heißluftheizung ist eine gleichmäßige Erwärmung, die für den allgemeinen Reparaturprozess empfohlen wird. Der Nachteil der Infrarotheizung ist die ungleichmäßige Erwärmung der Leiterplatte. Nun, heiße Luft + Infrarot

in China weit verbreitet.

Instrumentenkontrolle, niedrige Reparaturrate, leicht zu verbrennender BGA-Chip, insbesondere bleifreies BGA. Im Vergleich zu einigen High-End-Reparaturtischen gibt es eine SPS-Steuerung und eine vollständige Computersteuerung.

Wählen Sie eine gute Heißluft-Rückführungsdüse. Die Heißluftrückführungsdüse gehört zur berührungslosen Erwärmung. Während des Erhitzens wird das Lot jeder Lötstelle auf dem BGA gleichzeitig durch einen Hochtemperatur-Luftstrom geschmolzen. Es kann während des gesamten Rückflussprozesses eine stabile Temperaturumgebung gewährleisten und die angrenzenden Geräte vor Schäden durch die konvektive Heißluft schützen. Der Erfolg hängt von der gleichmäßigen Wärmeverteilung auf dem Gehäuse und dem PCB-Pad ab, ohne dass die Komponenten beim Reflow geblasen oder bewegt werden. Die Wärmebeständigkeitstemperatur der meisten Halbleiterbauelemente im BGA-Reparaturprozess beträgt 240 °C bis 600 °C. Für BGA-Reparatursysteme ist die Kontrolle der Heiztemperatur und Gleichmäßigkeit sehr wichtig. Im Reparaturfall umfasst die Wärmekonvektionsübertragung das Ausblasen der erwärmten Luft durch die Düse, die die gleiche Form wie das Element hat. Der Luftstrom ist dynamisch, einschließlich Laminareffekt, Hoch- und Niederdruckbereich und Zirkulationsgeschwindigkeit. Wenn diese physikalischen Effekte mit der Wärmeaufnahme und -verteilung kombiniert werden, wird deutlich, dass der Bau von Heißluftdüsen zur lokalen Flächenheizung sowie die korrekte BGA-Reparatur eine komplexe Aufgabe sind. Jede Druckschwankung oder das Problem der Druckluftquelle oder Pumpe, die das Heißluftsystem benötigt, verringert die Leistung der Maschine grundlegend.

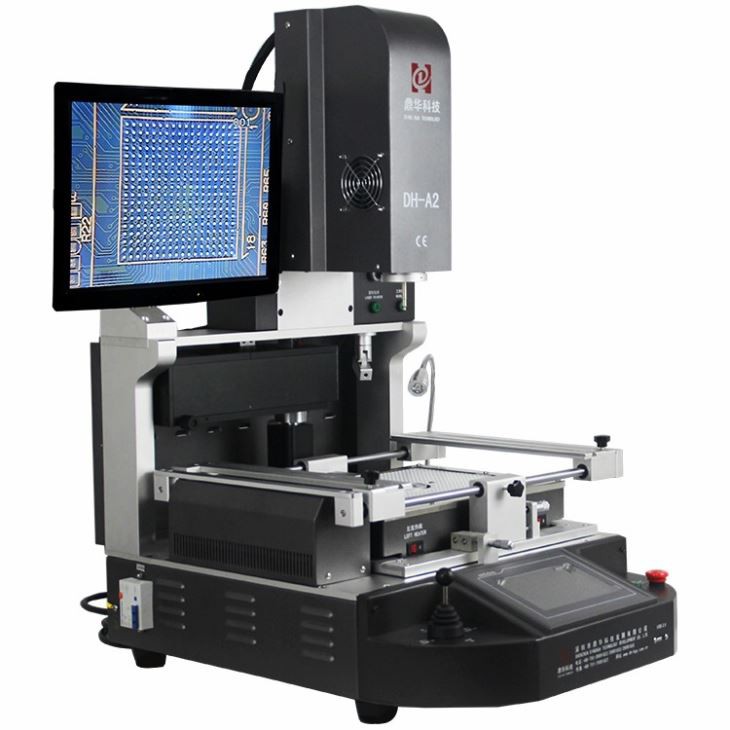

Effektive Zeit: DH-A2, hergestellt von Shenzhen Dinghua Technology Development CO, Ltd. Der große Boden des Gebrauchsmusters verwendet Infrarotheizung, die aus sechs Gruppen von Infrarot-Heizrohren besteht; der kleine Boden nimmt Infrarot-Heizwind an; Der obere Teil verfügt über eine Heißluftheizung, die aus einer Gruppe von Heizdrahtwicklungen und Hochdruckgasrohren besteht. Das Steuerungssystem übernimmt den SPS-Modus, der 200 Temperaturkurven speichern kann.
