Beschreibung

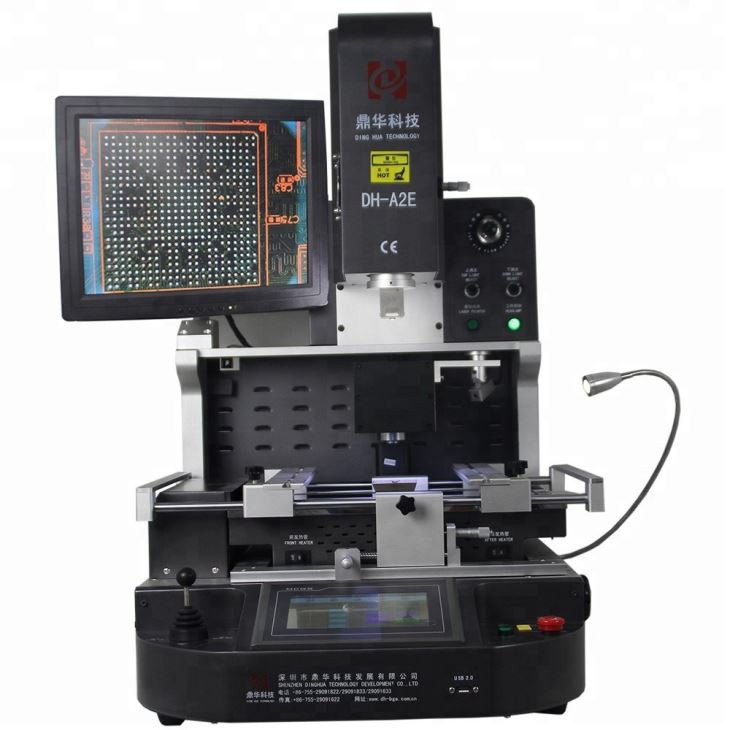

Mobiltelefonreparatur BGA -Löttischausrüstung
Operation Demo:
Mobiltelefonreparatur BGA-Löttischausrüstung "bezieht sich auf spezielle Werkzeuge und Workstationen, die zum Löten und Überarbeiten von BGA-Komponenten (Ball Grid Array) in Handyreparaturen . BGA verwendet werden.
Entlöser BGA -Ball und Zinn
Spezifikationen:
| 1 | Gesamtleistung | 5200w |
| 2 | 3 unabhängige Heizungen | Top Hot Air 1200W, untere Heißluft 1200W, Bottom Infrarot Vorheizung 2700W |
| 3 | Stromspannung | AC220V ± 10% 50/60 Hz |
| 4 | Elektrische Teile | 7 '' Touchscreen + hohe Präzision intelligente Temp -Steuermodul + Stepper Mother Treiber + SPS + LCD -Anzeige + Hochauflösende optische CCD -System + Laserpositionierung |
| 5 | Temperaturregelung | K-Sensor Closed-Loop + PID Automatische Temperaturkompensation + TEMP-Modul, Temperaturgenauigkeit innerhalb von ± 2 Grad . |
| 6 | PCB -Positionierung | V-Groove + Universal Fixture + bewegliches PCB-Regal |
| 7 | Anwendbare PCB -Größe | Max 370x410 mm Min 22x22mm |
| 8 | Anwendbare BGA -Größe | 2x2mm ~ 80 x 80 mm |
| 9 | Abmessungen | 600x700x850mm (L*W*H) |
| 10 | Nettogewicht | 70 kg |
Anwendungen:
Merkmal:
Mobiltelefonreparatur BGA -Löttischausrüstungwurde entwickelt, um mit verschiedenen Größen von BGA, QFP und anderen Komponenten zu arbeiten.
Packliste:
Materialien: starke Holzkoffer+Holzstangen+Proof Perl Cottons mit Film
- 1PC -Mobiltelefonreparatur BGA -Löttischausrüstung
- 1pc Pinselstift
- 1pc Bedienungsanleitung
- 1pc CD Video
- 3pcs Top -Düsen
- 2pcs Bodendüsen
- 6pcs universelle Vorrichtungen
- 6pcs befestigte Schrauben
- 4PCS -Stützschraube
- Saugergröße: Durchmesser in 2,4,8,10,11 mm
- Innerer Sechseck -Schritte: M2/3/4
- Dimension: 81*76*85 cm
- Bruttogewicht: 115 kg
Spezifikation:
|
Gesamtleistung |
5200W |
|
Obere Heizung |
1200W |
|
Untere Heizung |
2. 1200W, 3. IR -Heizung 2700W |
|
Stromspannung |
AC220V/110 V ± 10 ％ 50 Hz |
|
Fütterungssystem |
Auto -Fütterungssystem für Chip |
|
Betriebsmodus |
Zwei Modi: Handbuch und automatisch, kostenlos wählen! HD-Touchscreen, intelligente Human-Maschine, digitale Systemeinstellung . |
|
Speicher des Temperaturprofils |
50, 000 Gruppen (unbegrenzte Anzahl von Gruppen) |
|

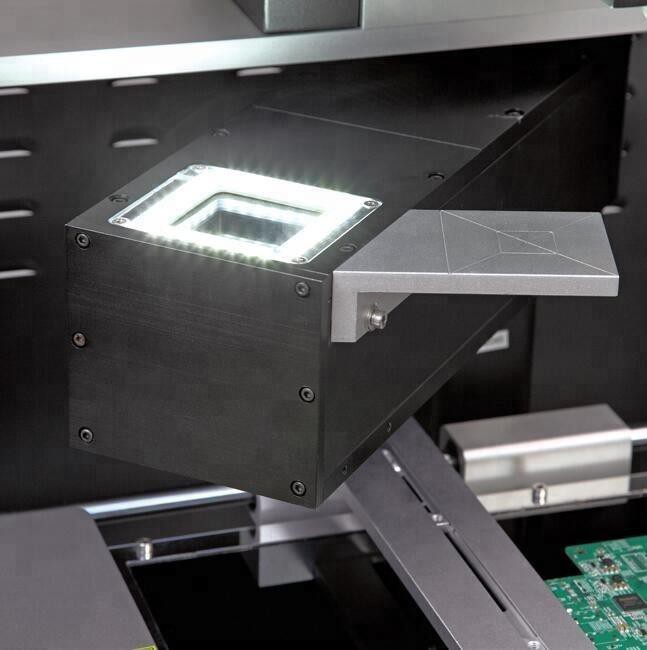

Optisches CCD -Kameraobjektiv |
Automatisches Ausdehnen und Falten, um den BGA -Chip auszuwählen und zu platzieren |
|
Kameravergrößerung |
1,8 Millionen Pixel |
|
FEHN-TUNING: Workbench Fine: |
± 15 mm nach vorne/rückwärts, ± 15 mm rechts/links |
|
Platzierungsgenauigkeit: |
± 0,015 mm |
|
BGA -Positionierung |
Laserpositionierung, schnelle und genaue Position von PCB und BGA |
|
PCB -Position |
Intelligente Positionierung, PCB kann in x, y-Richtung mit "5 Punkte Support" + V-Groov-PCB-Klammer + Universal-Vorrichtungen . eingestellt werden. |
|
Beleuchtung |
Taiwan führte Arbeitslicht, jeder Winkel einstellbar |
|
Temperaturregelung |
K -Sensor, Schläfchen, SPS -Steuerung |
|
Temperaturgenauigkeit |
± 2 Grad |
|
PCB -Größe |
Max 450 × 400 mm min 22 × 22 mm |
|
BGA -Chip |
1x 1 - 80 x80 mm |
|
Minimaler Chipabstand |
0,015 mm |
|
Externer Temperatursensor |
1pc |
|
Abmessungen |
L740 × W630 × H710 mm |
|
Nettogewicht |
70 kg |
