Heißluft-Touchscreen-Bga-Reballing-Station

Heißluft-Touchscreen BGA-Station

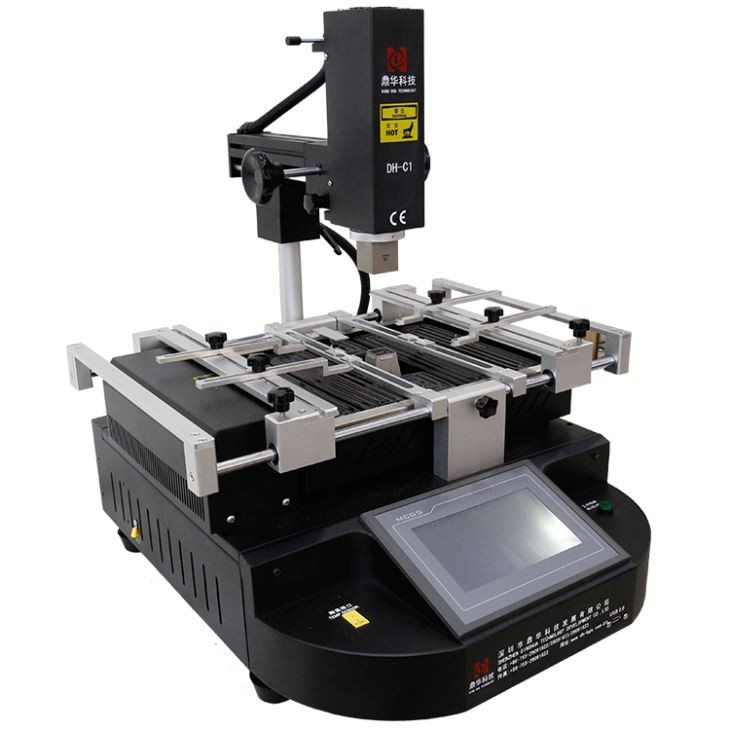

Diese BGA-Nacharbeitsstation DH-C1, mit 6 Universalbefestigungen, 2 Trägern und V-Nut für Leiterplatten fixiert, so wie Computer, Handy und Spielekonsole, PS3 / 4 usw. kann vorgewärmt werden, und repariert.

Produktparameter der Heißluft-Touchscreen-BGA-Reballing-Station

Funktion des Produkts

1. Angenommen mit linearem Schieber, der eine Feineinstellung und schnelle Orientierung mit perfekter Positionierungsgenauigkeit und schneller Manövrierbarkeit der PCB-Reparaturmaschine durchführen kann.

2. Ausgestattet mit einem Touch-Panel-Interface, um sicherzustellen, dass es stabil und zuverlässig funktioniert. Und es kann mehrere Temperaturprofildaten von Benutzern speichern. Mit Passwortschutz und Modifikation beim Einschalten. Die Temperaturprofile werden auf dem Touchscreen angezeigt.
3. Drei Temperaturzonen zum unabhängigen Aufheizen, Warmluftheizungen zwischen oberen und unteren Zonen, IR-Wärme in der Unterseite, temperaturgenaue Steuerung ist ± 2 ° C. Die obere Temperaturzone kann je nach Bedarf frei bewegt werden, die zweite Zone kann nach oben und unten eingestellt werden. Die Ober- und Unterheizungen können gleichzeitig mit mehreren Segmenten eingestellt werden. Die IR-Heizzone kann die Ausgangsleistung unter Berücksichtigung der Betriebsanforderungen eingestellt werden.

4. Die Heißluftdüse kann um 360 Grad gedreht werden, die IR-Heizung in der Unterseite kann die Leiterplatte gleichmäßig erwärmen.
5. K-Typ-Thermoelement-Regelung mit hoher Genauigkeit. Es kann die Temperatur über eine externe Temperaturmessschnittstelle genau prüfen. Die Platine wird durch einen geschlossenen V-förmigen Schlitz positioniert. Die flexiblen und praktischen Universalhalterungen können Beschädigungen oder Verformungen der Leiterplatte verhindern und sind für alle Baugrößen von BGA geeignet.

6. Nach dem Schweißen ist eine Alarmaufforderungsfunktion vorhanden, insbesondere eine Frühwarnfunktion für den bequemen Betrieb.

7. Es hat das CE-Zertifikat bestanden. Es ist mit einem Not-Aus-Schalter und Schutzeinrichtungen ausgestattet, die sich bei einem ungewöhnlichen Unfall automatisch ausschalten. In dieser Situation ist diese Temperatur außer Kontrolle, die Schaltung kann die Stromversorgung mit einer doppelten Übertemperaturschutzfunktion automatisch abschalten. PCB-Reparaturmaschine.

Produktdetails der Heißluft-Touchscreen-BGA-Reballing-Station

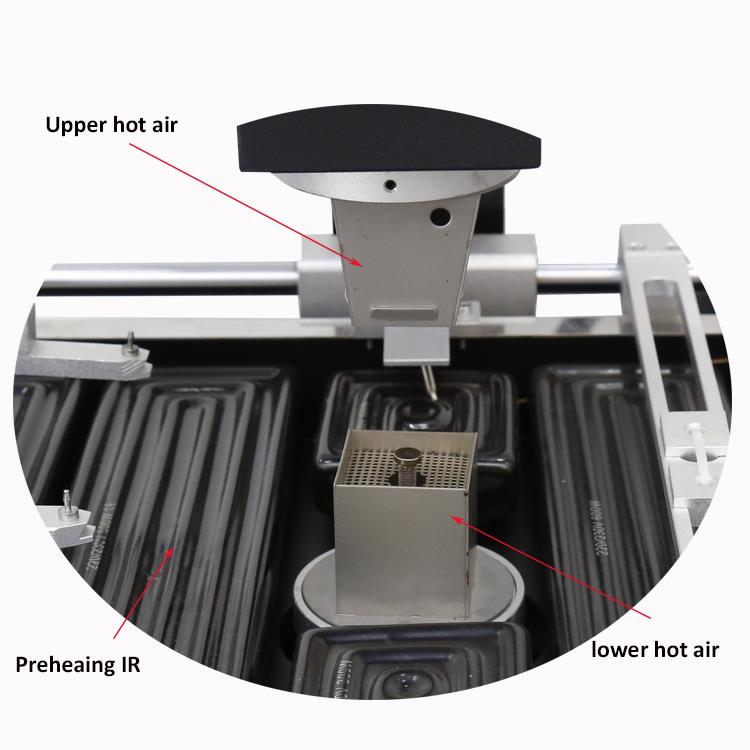

3 unabhängige Heizbereiche, obere Heißluft, untere Heißluft und Vorwärmen IR, obere / untere Düsen können je nach Chipgröße oder -form usw. angepasst werden.

IR-Heizbereich für vorgewärmte Leiterplatten, geeignet für 390 * 400 mm, wie iPhone, MacBook und andere Mobiltelefone, Computer-Leiterplatten.

5-Punkt-Unterstützung unter der erwärmten Leiterplatte, damit diese auf dem gleichen Niveau bleibt, so dass die Leiterplatte vor Verformung geschützt wird.

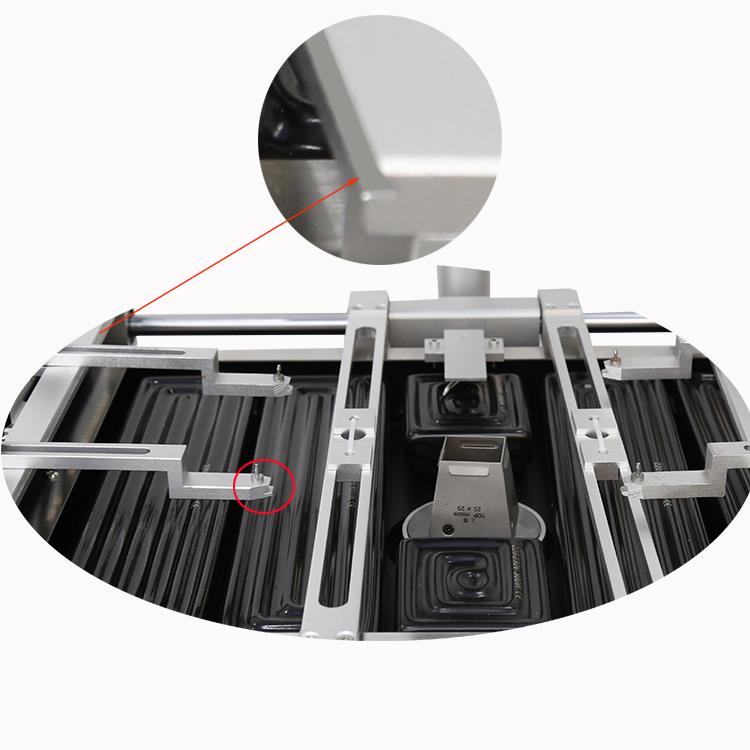

PCB-Befestigung

Dünne Spitze für das kleine Loch in einer Leiterplatte, egal in welcher Form.

V-Nut für Leiterplatten mit unregelmäßiger Form

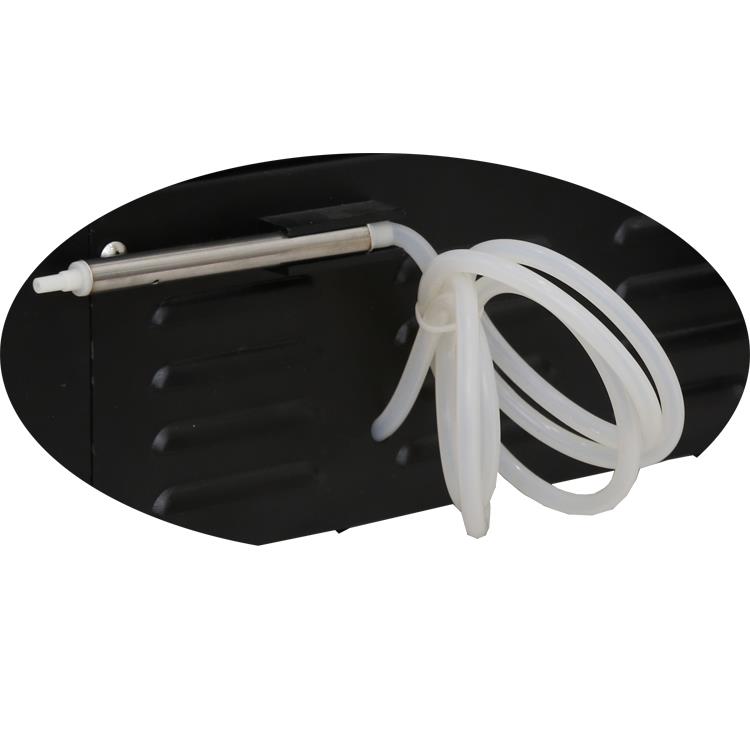

Vakuumstift

Eingebauter Vakuumpistole, der außerhalb der Maschine installiert ist, und mit einem bis zu 1 m langen, weichen Schlauch zum Aufnehmen oder Austauschen von Chips.

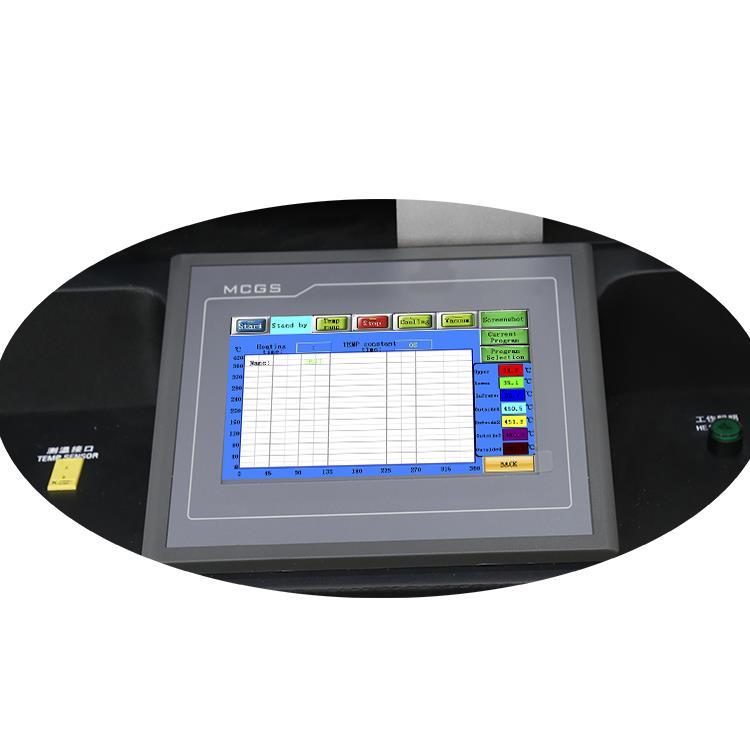

MCGS-Markencomputer mit Touchscreen, PID-Berechnung zum Erfassen der Echtzeittemperatur und zum Kalibrieren. Der Wärmeverlust ist viel langsamer als bei Konkurrenten. Dies ist der Schlüssel für ein erfolgreiches Nacharbeitsergebnis.

Produktqualität der Heißluft-Touchscreen-BGA-Reballing-Station

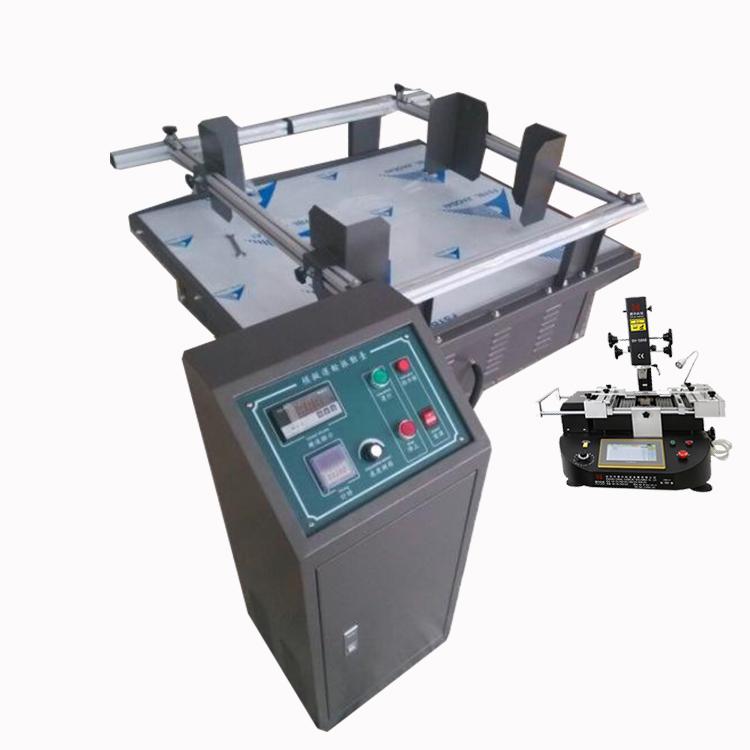

Vibrationsprüfmaschine für Maschinen, die in der Lage sind, wie ein fahrendes Fahrzeug zu vibrieren, damit wir sehen können, ob ein Problem aufgetreten ist. Sobald dies geschehen ist, kann es in der Werkstatt gelöst werden.

Bisher haben Foxconn, ZTE und Gionee unsere Maschinen verwendet, und sie haben sich sehr gut überlegt, dass sie die Technik akzeptiert haben, also müssen unsere Maschinen auch Sie treffen.

FAQ der Heißluft-Touchscreen-BGA-Rballing-Station

1. F: Was ist die Funktion des Flussmittels beim Löten?

A: Es ist die Metalloxidschicht auf der Oberfläche des Lotes zu reinigen, um die Oberflächenspannung zu verringern und die Wärmeübertragung zu erhöhen.

2. Q: Was ist Fluss?

A: Flussmittel ist das Hilfsmittel beim Löten. Notwendig zum Löten, aber nach dem Löten kein Beitrag und kann sogar als Katalysatormaterial Schaden anrichten.

3. Q: Was ist Löten?

A: Ohne die chemische oder physikalische Struktur zu beeinträchtigen, wird das Verbinden derselben oder verschiedener Metalle miteinander sowohl elektrisch als auch mechanisch durch Verwendung eines anderen Metalls oder einer anderen Legierung als Füllstoff oder Retention bewirkt.

4. F: Was ist Entlöten?

A: In der Elektronik bedeutet Entlöten das Entfernen von Lötmitteln und Komponenten von einer Leiterplatte zur Fehlerbehebung, Reparatur, zum Austausch und zur Bergung.

Einige der praktischen technischen Reparaturen

Leiterreparatur, Oberflächendrahtmethode

GLIEDERUNG

Diese Methode wird auf PC-Karten verwendet, um beschädigte oder fehlende Schaltkreise auf der Oberfläche der PC-Karte zu ersetzen. Zur Reparatur des beschädigten Stromkreises wird eine Länge eines isolierten oder nicht isolierten Standardkabels verwendet.

VORSICHT

Die Schaltkreisbreiten, der Abstand und die Strombelastbarkeit dürfen nicht unter zulässige Toleranzen reduziert werden.

VERFAHREN

1. Reinigen Sie den Bereich.

2. Entfernen Sie den beschädigten Schaltungsteil mit dem Messer. Die beschädigte Schaltung sollte bis zu einem Punkt zurückgeschnitten werden, an dem die Schaltung noch eine gute Verbindung zur Oberfläche der Leiterplatte hat.

HINWEIS

Mit einem Lötkolben kann der beschädigten Schaltung Wärme zugeführt werden, damit die Schaltung leichter entfernt werden kann.

3. Kratzen Sie mit einem Messer die Lötmaske oder Beschichtung von den Enden des verbleibenden Stromkreises ab.

4. Entfernen Sie alles lose Material. Reinigen Sie den Bereich.

5. Tragen Sie eine kleine Menge Flüssigkeitsfluss auf die Enden des restlichen Kreislaufs auf. Das freiliegende Ende jedes Stromkreises mit Lötzinn und Lötkolben verzinnen.

6. Reinigen Sie den Bereich.

7. Wählen Sie einen Draht, der der Breite und Dicke des zu ersetzenden Kreislaufs entspricht. Schneiden Sie eine Länge ungefähr nach Bedarf. Siehe Tabelle 1 für Äquivalente aus Volldraht.

8. Entfernen Sie den Draht und verzinnen Sie die Enden, falls erforderlich. Nicht isolierte Drähte können für kurze Reparaturen verwendet werden, wenn die Leiter nicht gekreuzt werden.

9. Reinigen Sie den Draht.

10. Wenn der Draht lang ist oder gekrümmt ist, kann ein Ende gelötet werden, bevor die neue Form gebildet wird. Legen Sie den Draht in Position. Der Draht sollte mindestens zwei Mal so groß sein wie die Schaltkreisbreite. Der Draht kann während des Lötens mit Kapton-Band festgehalten werden.

Wenn die Konfiguration dies zulässt, sollte die Überlappungslötverbindung mindestens 3 mm (0,125 ") vom zugehörigen Abschluss entfernt sein. Diese Lücke minimiert die Möglichkeit des gleichzeitigen Aufschmelzens während des Lötvorgangs.

11. Eine kleine Menge flüssigen Flussmittels auf die Überlappungsverbindung auftragen.

12. Löten Sie den Draht an ein Ende des Schaltkreises auf der Oberfläche der Leiterplatte. Stellen Sie sicher, dass der Draht richtig ausgerichtet ist.

Biegen Sie den Draht nach Bedarf, um die Form der fehlenden Schaltung anzupassen.
