Überarbeitungsstation für Mobiltelefon-Motherboards
1. Laserzentrierungsanzeige

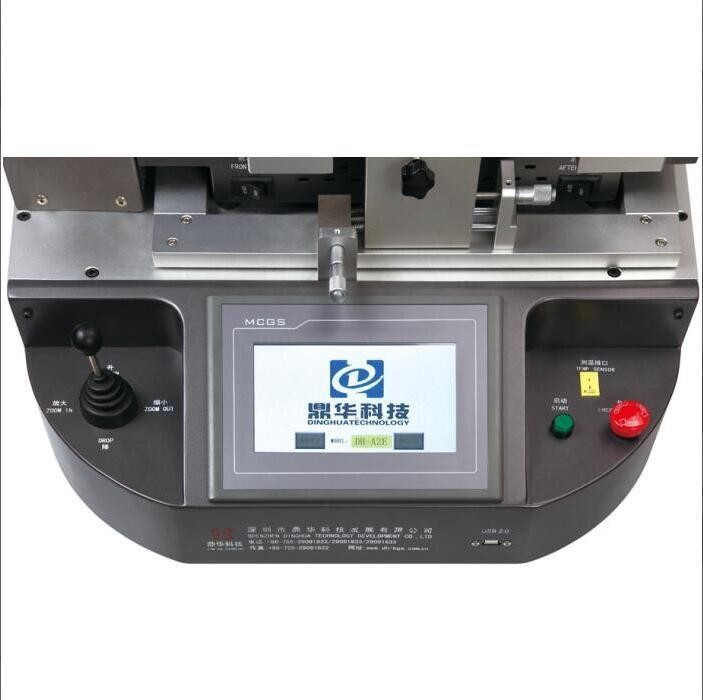

2. HD-Touchscreen-Schnittstelle, SPS-Steuerung
3. K-Sensor-Regelkreis
4. Heißluftdüsen
Beschreibung
Handy-Motherboard-Rework-Station DH-A2E
Eine Überarbeitungsstation für die Hauptplatine eines Mobiltelefons ist ein Gerät, mit dem Komponenten auf der Hauptplatine eines Mobiltelefons repariert oder ausgetauscht werden. Die Station umfasst typischerweise ein Heizelement und verschiedene austauschbare Düsen, die es dem Techniker ermöglichen, fehlerhafte Komponenten wie Chips, Kondensatoren und Widerstände zu erhitzen und zu entfernen.

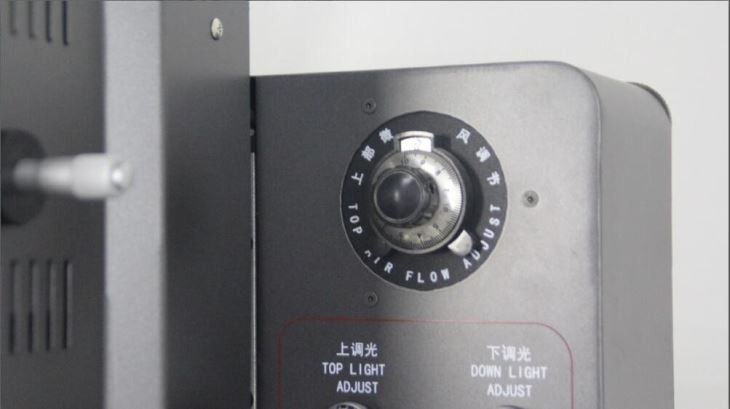

Es kann auch zum Einbau neuer Komponenten verwendet werden. Temperatur und Luftstrom werden reguliert, um sicherzustellen, dass empfindliche Komponenten während des Prozesses nicht beschädigt werden. Dieses Gerät wird häufig von Reparaturwerkstätten und Technikern für Mobiltelefone verwendet.
Spezifikationen:
| 1 | Gesamtleistung | 5200w |
| 2 | 3 unabhängige Heizungen | Obere Heißluft 1200 W, untere Heißluft 1200 W, untere Infrarot-Vorheizung 2700 W |
| 3 | Stromspannung | AC220V ±10 % 50/60 Hz |
| 4 | Elektrische Teile |

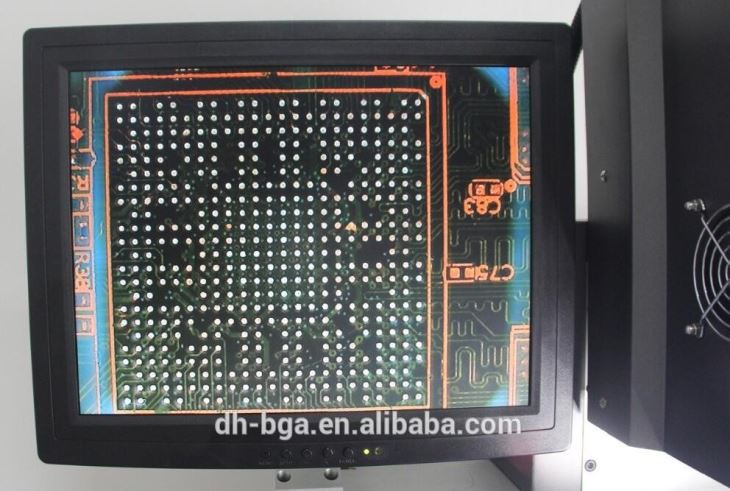

7-Zoll-Touchscreen + hochpräzises intelligentes Temperatursteuermodul + Schrittmotortreiber + SPS + LCD-Display + hochauflösendes optisches CCD-System + Laserpositionierung |
| 5 | Temperaturkontrolle | K-Sensor mit geschlossenem Regelkreis + automatische PID-Temperaturkompensation + Temperaturmodul, Temperaturgenauigkeit innerhalb von ±2 Grad. |
| 6 | Leiterplattenpositionierung | V-Nut + Universalhalterung + bewegliches Leiterplattenregal |
| 7 | Anwendbare Leiterplattengröße | Maximal 370 x 410 mm, minimal 22 x 22 mm |
| 8 | Anwendbare BGA-Größe | 2x2mm~80x80mm |
| 9 | Abmessungen | 600x700x850mm (L*B*H) |
| 10 | Nettogewicht | 70 kg |
Anwendungen:
Merkmal:
Packliste:
Materialien: Stabile Holzkiste + Holzstangen + dichte Perlbaumwolle mit Folie
1 Stück Handy-Motherboard-Rework-Station
1 Stück Pinselstift
1 Stück Bedienungsanleitung
1 Stück CD-Video
3 Stück obere Düsen
2 Stück Bodendüsen
6 Stück Universalbefestigungen
6 Stück Befestigungsschrauben
4 Stück Stützschraube
Saugergröße: Durchmesser in 2,4,8,10,11 mm
Innensechskantschlüssel: M2/3/4
Maße: 81 x 76 x 85 cm
Bruttogewicht: 115 kg
*Das Muster wird innerhalb von 5 Werktagen nach Erhalt der vollständigen Zahlung verschickt, es dauert 7-15Tage
Großbestellung.
*Versand per DHL, FedEx, TNT, EMS UPS Express, Sie können auch den Seeversand wählen.
